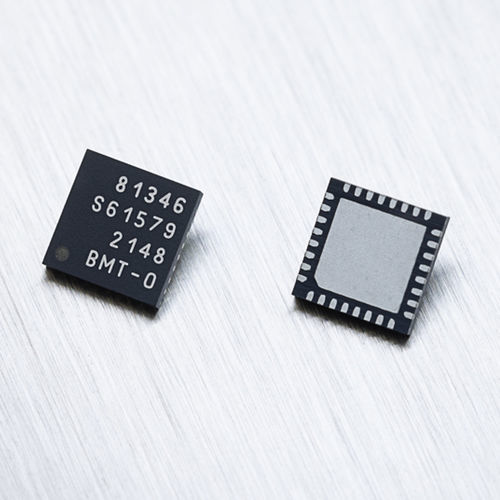

Controle de motor DC MLX81346

BLDC

O MLX81346 é um pré-driver LIN gen-3 para motores DC e BLDC de 12 V, 24 V e 48 V destinado a aplicações mecatrónicas para automóveis até 1000 W (12 V) ou até 2000 W (48 V). Beneficia de uma memória alargada de 90 KB. Principais características Controlador de motor LIN Microcontrolador Memórias divididas por CPU Descrição do produto O MLX81346 é um pré-controlador LIN gen-3 para motores de 12 V, 24 V e 48 V destinado a aplicações mecatrónicas para automóveis até 1000 W (12 V) ou até 2000 W (48 V). Beneficia de uma memória alargada de 90 KB. Este pré-condutor LIN tudo-em-um permite que as aplicações de pequenas dimensões controlem motores DC e BLDC e suportem algoritmos de controlo orientado para o terreno (FOC) com ou sem sensores. O pré-driver MLX81346 destina-se a múltiplas aplicações mecatrónicas: ventoinhas, bombas e compressores de arrefecimento de motores 12V-48V CC/BLDC actuadores de posicionamento 12V-48V DC/BLDC, incluindo robótica 36V-48V BLDC e-bikes, e-scooters Para o desenvolvimento de engenharia, o master universal MLX (MUM) pode ser utilizado para programar e estabelecer a interface do CI. Para a produção, devem ser utilizados equipamentos e SW de terceiros. Características e vantagens Controlador de motor LIN 3x PreDriver para motor DC ou BLDC Até 200nC NFETs (alimentação 12 - 48 V) 0.corrente de carga típica de 7 Apk 1.5 Apk corrente de descarga típica bomba de carga para NFETs de topo Proteção VDS para todos os NFETs Microcontrolador MLX16-FX, CPU de aplicação MLX4, CPU de comunicação Cão de guarda digital programável Controlador de interrupções Temporizador de uso comum Memórias divididas por CPU Memórias MLX16-FX: 64 KB Flash com ECC 20 KB ROM 4 KB DE RAM 576 B EEPROM
