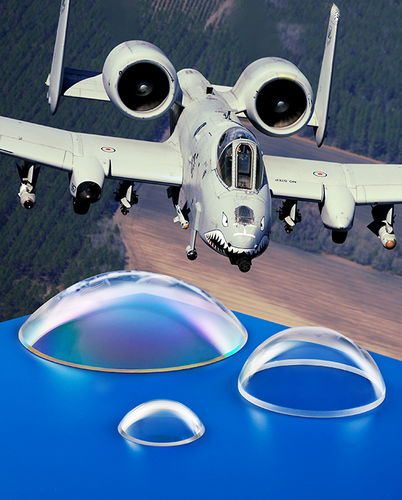

Vidro ótico em domo

em quartzoem germânioem safira

As cúpulas de safira óptica Meller são fabricadas de safira, quartzo, vidro, silicone e germânio em tamanhos até 100mm de diâmetro com ângulos incluídos a 180 graus e tolerâncias dimensionais de +/-10 microns. Fabricados em um centro de usinagem esférico de 5 eixos altamente repetíveis, apresentam menos de 25 microns de variação de espessura de parede. Com precisão superficial inferior a 1 franja medida a 633nm e acabamento a 20-10 scratch-dig por MIL-PRF-13830, os domos ópticos Meller são adequados para uma ampla variedade de aplicações, incluindo domos de mísseis de alta velocidade, viewports e outros requisitos de óptica de superfície frontal. Os preços dos Domos de Safira Óptica são fixados de acordo com o material, tamanho, peça, geometria e quantidade. Várias Configurações podem ser fabricadas à medida das necessidades e especificações do cliente Até 250mm de diâmetro, 180 graus de ângulo de visão incluído Outros materiais disponíveis são: Óculos Ópticos, Sílica Fundida, Spinel, AlON e Sulfureto de Zinco Especificações: Materiais:Safira, Quartzo, Vidro, Silício, Germânio Diâmetro:100mm máximo +/- .025mm Ângulo Incluído: 180 graus no máximo Espessura da parede: Preferencialmente 20:1 de diâmetro de aspecto para espessura. Menos de 25 microns de variação da espessura da parede dentro de uma tolerância de espessura total de +/- .05mm. Irregularidade Esférica: Menos de 2 franjas por polegada, medidas a 632 nanômetros. Acabamento Superficial:80-50 a 20-10 por MIL-PRF-13830, dependendo da irregularidade superficial. Erro de centralização:.012mm máximo Bizel Edge:Por especificação do cliente
