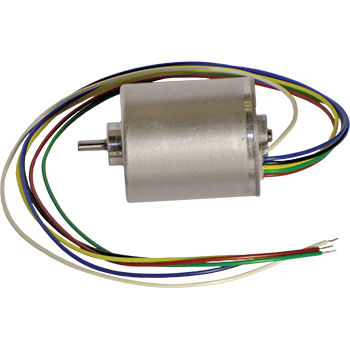

Motor CC DCB series

sem escovas24 Vde alto rendimento

A nossa gama de motores CC é agora complementada com uma opção CC sem escovas que apresenta um rotor interno com electrónica integrada para um controlo de velocidade sem passos e um funcionamento excepcionalmente silencioso com uma vida útil mais longa do que a dos motores escovados. Estes motores BLDC altamente eficientes são adequados para operação contínua e podem ser fornecidos apenas como motor ou montados em uma de nossas caixas de engrenagens - veja as séries de motores de engrenagem FBB T3 e UBB T6 para as faixas de velocidade de saída e torque. - Tensão nominal 24VDC - Bi-direcional - controlo de velocidade PWM - Retorno do sinal de velocidade: seis pulsos por revolução - Protecção de rotor bloqueado - Níveis de ruído excepcionalmente baixos - Protecção integrada de corrente 2,5 Amps - Vida útil até 10.000 horas, dependendo do uso - 125+/-15 °C Temperatura de desligamento térmico Com todas as funcionalidades incluídas no design deste motor BLDC ele é versátil, porém forte o suficiente para operar em muitas aplicações. 1. Faixa de tensão de operação: 8-26VDC. 2. Folga final axial do motor: 0.05-0.5mm. 3. Método de medição da extensão do eixo de saída do motor: empurrar o rotor contra a tampa da extremidade para medir a extensão do eixo. 4. Método de ligação de cabos 4:1 Quando o fio vermelho está ligado ao pólo positivo se a fonte de alimentação (+) e o fio preto e azul estão ligados ao pólo negativo da fonte de alimentação (-), a direcção do motor é CW quando visto do lado do eixo de saída do motor 4:2 Quando o fio vermelho está ligado ao pólo positivo se a fonte de alimentação (+) e os fios preto, azul e amarelo estão ligados ao pólo negativo da fonte de alimentação (-) a direcção do motor é CCW quando visto do lado do veio de saída do motor.
