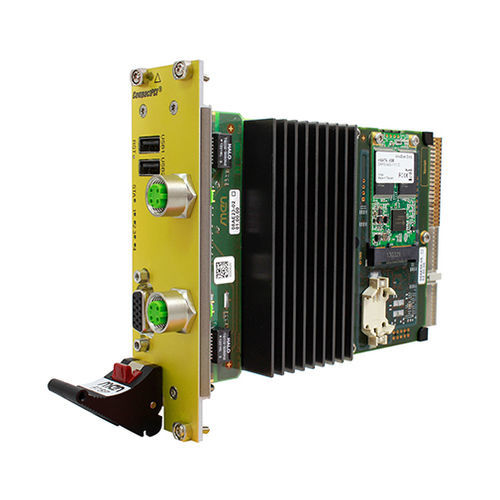

Computador de placa única PICMG F75P

Intel Atom E6x0T seriesx86SATA

O F75P é um computador seguro COTS com segurança funcional integrada que reúne três CPUs numa placa 3U CompactPCI PlusIO. Torna o desempenho do Intel Atom E6xx ("E600") com redundância dupla extremamente compacto, visando principalmente aplicações ferroviárias. Dois processadores de controlo (CP) independentes com RAM DDR2 e Flash independentes e uma estrutura de supervisão garantem a segurança: Para SIL 3 / SIL 4: Com software redundante a correr no F75P e, por exemplo, com as instâncias de software nos dois CPs a compararem os seus resultados. Desta forma, a placa torna-se um subsistema silencioso, ou seja, pode desligar-se em caso de uma falha fatal. Para até SIL 2: Utilizar apenas um dos dois PCs ou utilizar ambos os PCs de forma independente para aplicações diferentes. Desta forma, em cada PC pode ser efectuada uma aplicação de segurança 1oo1D até SIL 2. O seu Processador I/O (IOP) é construído como uma placa CPU CompactPCI clássica, incluindo RAM DDR2, I/O frontal e traseira. Os conectores frontais incluem VGA, dois USB 2.0 e dois canais Ethernet de 100 Mbit. Na parte de trás, a placa fornece mais quatro USB 2.0, duas portas Fast Ethernet, uma SATA de 3 Gbit e uma ligação PCI Express x1. Estas interfaces estão em conformidade com a pinagem normalizada do CompactPCI PlusIO (PICMG 2.30). Uma ranhura mSATA integrada permite um armazenamento em massa escalável e robusto. O controlador inteligente de gestão da placa do IOP regista eventos como reinicialização, sobretensão ou subtensão numa FRAM não volátil. Os processadores de controlo (CP) e de E/S (IOP) comunicam através de ligações internas fornecidas por uma FPGA. Os CP foram concebidos para executar um sistema operativo determinístico em tempo real, como o QNX Neutrino RTOS Safe Kernel. É também possível implementar software diversificado em ambos os kernels.
