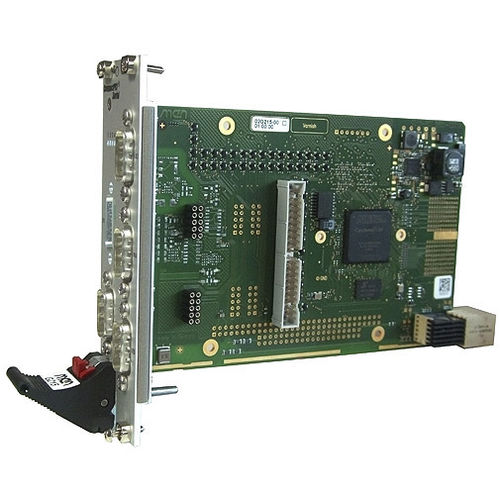

Placa de interface CompactPCI G215

FPGAbarramento CANserial

A G215 é uma placa de interface universal baseada em 3U CompactPCI Serial. A camada física pode ser realizada para cada canal individualmente usando adaptadores SA. Os SA-Adapters são pequenas placas universais que fornecem os controladores de linha para E/S de série antigas, interfaces de bus de campo e outras funções de E/S. Os SA-Adapters utilizam normalmente conectores D-Sub de 9 pinos no painel frontal e podem também ser ligados ao painel frontal através de um cabo de fita. O conceito SA permite acrescentar interfaces de E/S adicionais ao G215, aumentando a flexibilidade relativamente aos transceptores de linha e aos requisitos de isolamento. Dois adaptadores SA podem ser montados diretamente no G215, até seis adaptadores adicionais necessitam de mais espaço no painel frontal e podem ser ligados ao suporte através de um cabo de fita. O G215 é fornecido numa configuração padrão com cinco funções predefinidas em 8 HP: duas interfaces CAN, duas UARTs e uma interface I/O digital de 8 canais. Por isso, a duagon oferece uma grande variedade de adaptadores SA que podem ser encomendados conforme necessário, por exemplo, para as UARTs. As funções de E/S da placa são realizadas por meio de um FPGA, o que a torna uma solução muito flexível e económica para E/S série dedicada. A placa adapta-se a todas as finalidades, desde uma combinação de E/S personalizada até uma placa CAN especializada de 8 portas ou mesmo uma placa de E/S inteligente com um soft core Nios de 4, 8 ou 12 HP. A duagon também oferece uma opção para aceder a outros sinais de E/S, incluindo interfaces de alta velocidade, através de E/S traseiras nos conectores CompactPCI Serial P3 e P4. A FPGA é carregada automaticamente a partir de uma memória flash série de 4 MB após o arranque. Para facilitar a atualização, esta flash é acessível ao utilizador. Estão disponíveis configurações de até 64 MB de SDRAM DDR2 para complementar as funções da FPGA.
