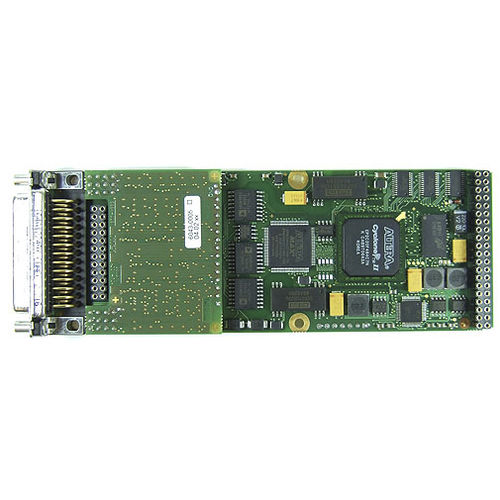

Placa de E/S analógica M36N

de 16 canaiscom 8 entradas analógicasCPCI

A placa mezzanine M36N é um módulo M analógico de 16 bits para uma vasta gama de requisitos de entrada padrão, tais como 16 canais de tensão ou corrente de extremidade única e 8 canais de tensão ou corrente diferencial. As tensões de alimentação isoladas são geradas por um conversor DC/DC integrado, que suporta uma gama alargada de temperaturas de -40 a +85°C. Um conversor A/D rápido e a auto-incrementação do canal multiplexador tornam o M-Module ideal para amostragem rápida. O tempo de aquisição completo de um M36N é de 130 µs para todos os 16 canais e a precisão é tipicamente de 0,05% em toda a gama de temperaturas. O M36N possui ajuste totalmente automático de cada canal e de cada faixa de entrada. A FPGA implementada no M36N controla o condicionamento do sinal e, além disso, oferece espaço para extensões de funções específicas da aplicação da placa. O M36N foi concebido para uma vasta gama de aplicações, por exemplo, em ambientes de teste automatizados ou sistemas de controlo de processos. O M36N é baseado no padrão de mezanino ANSI M-Module. Ele pode ser usado como uma extensão de E/S em qualquer tipo de sistema de barramento, ou seja, CPCI, VME ou em qualquer tipo de SBC independente. As placas de suporte do M-Module apropriadas em 3U, 6U e outros formatos estão disponíveis na duagon ou noutros fabricantes. CARACTERÍSTICAS 8/16 entradas de corrente ou tensão resolução de 16 bits 8.tempo máximo de aquisição de canal de 5 µs Precisão +/- 0,05% tip. Unipolar/bipolar selecionável por software Amostragem e retenção Autoincremento do número do canal Disparo externo
