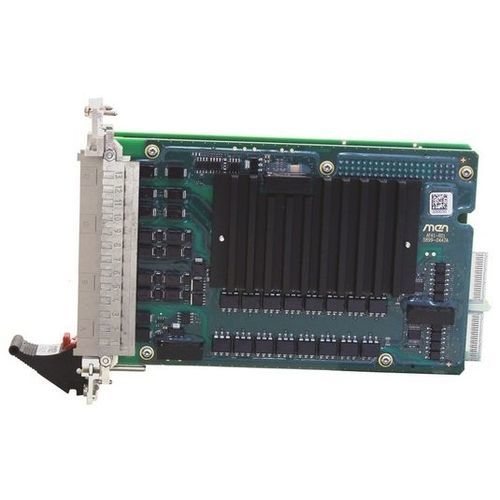

Módulo E/S digital F405

analógicoFPGAde segurança

A F405 fornece múltiplas funções de E/S especialmente para a operação automática de comboios (ATO). Todas as entradas digitais podem ser operadas com GND comum ou tensão positiva comum na gama de -110 V a +110 V. As entradas do contador de impulsos podem ser utilizadas para ligar um sensor de velocidade e fornecer medição de frequência e distância, bem como deteção de direção, paragem e rolamento como funções integradas na FPGA. As saídas digitais de comutação do lado alto da placa suportam tensões na gama de 24 V a 110 V. As saídas analógicas fornecem o valor de saída como tensão ou como corrente. Com o seu ciclo e comprimento de impulso programáveis, as saídas PWM são adequadas, por exemplo, para o controlo da potência do motor. O estado de todas as entradas e saídas, bem como a indicação de OK e reset, é mostrado através de LEDs no painel frontal. Compacto e económico Todas as funções de E/S estão localizadas numa placa e são fornecidas através de um conetor de E/S robusto. Isto reduz o número de placas no sistema, reduzindo os custos do sistema e minimizando os custos de manutenção e tempo de inatividade. Componentes comprovados, disponibilidade a longo prazo Devido ao seu design baseado em FPGA e à utilização de núcleos IP e blocos de construção de hardware comprovados, a placa proporciona um risco e um esforço reduzidos, bem como uma disponibilidade a longo prazo. Medidas de robustez e segurança A F405 proporciona um funcionamento seguro e fiável. Em caso de falhas de software ou problemas de ligação ao anfitrião, a função watchdog coloca as saídas num estado predefinido. A proteção contra a inversão de polaridade, a proteção contra sobreintensidades e a função de readback tornam as saídas digitais seguras e robustas na sua utilização. Concebidas para ambientes agressivos
