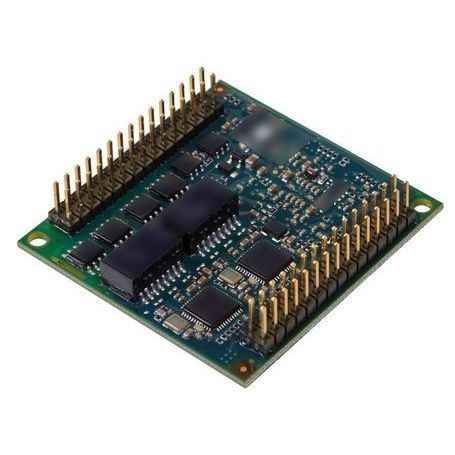

Placa de interface PCI D013E

ProfiNetEthernetserial

O D013E é uma interface de controlador Ethernet dupla multiusos com capacidade de processamento incorporada. Os controladores Ethernet integrados, concebidos pela duagon, apresentam priorização de hardware e jitter muito baixo. O componente do tamanho de um chip, que poupa espaço, encapsula todas as funções relevantes da Ethernet numa pequena área de 48 x 50 mm. Pode ser considerado um chip de comunicação que lida com vários protocolos Ethernet. O D013E reduz os requisitos para o sistema anfitrião, uma vez que não há necessidade de potência de CPU adicional para a pilha Ethernet. Além disso, a aplicação principal não precisa de partilhar a potência da CPU com pilhas de protocolos Ethernet complexas. O D013E é totalmente compatível com IEEE 802.3 e suporta características como Auto Polaridade, Auto Negociação e Auto-DI-X. O D013E está preparado para a futura norma "Ethernet em veículos de tração" IEC 61375-3-4. Suporta vários protocolos Ethernet como TRDP, TRDP com SDTv2, CIP, IPTCom, PROFINET, UDP ou TCP/IP. Opcionalmente, estão disponíveis diferentes tipos de serviços Web. Um interrutor interno opcional permite a construção de cadeias em margarida e a execução dos protocolos de anel apropriados. Os controladores para os relés de bypass também estão incluídos (os relés de bypass propriamente ditos não estão incluídos). O componente integra a magnética com um isolamento galvânico, o PHY, o controlador de protocolo completo e uma interface de anfitrião simples. Com o kit de driver da duagon, o D013E, com uma emulação UART fácil de usar, pode ser integrado muito rapidamente em quase todos os sistemas anfitriões através de um pequeno conjunto de registos (cada um com 8 bits). O D013E não necessita de uma vasta gama de endereços em comparação com uma solução baseada em memória de porta dupla. Diferentes interfaces de host como serial (RS/TX),
