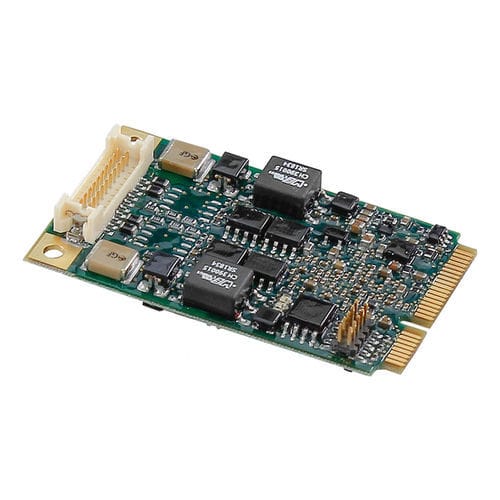

Placa de interface PCIe D017M

Mini PCI ExpressFPGAEthernet

O D017M é uma placa de interface MVB para sistemas Mini PCI Express. O módulo fornece uma interface isolada galvanicamente redundante de linha com as linhas A e B. EMD ou ESD+ podem ser escolhidas como camadas físicas. o próprio controlador MVB da duagon é implementado numa FPGA e suporta todas as 4096 portas de dados de processo. Um processador adicional de 32 bits processa toda a pilha de dados de mensagem com uma interface fácil de usar. O D017M está em total conformidade com a norma TCN IEC 61375 até à classe 4 do MVB. O administrador de bus opcional gere a rede MVB completa e pode ser configurado utilizando a ferramenta de rede duagon D2000. Para cumprir os requisitos das diferentes aplicações, a camada física do MVB (transceptores de linha, isolamento galvânico, geração de energia para a terminação do MVB) está incluída no mini cartão PCIe ou está incorporada numa placa PHY dedicada. Esta placa inclui ainda os dois conectores SUB-D e faz parte do fornecimento D017M. A placa de interface é acompanhada por um pacote de controladores de anfitrião, que fornece uma interface de programação de aplicações (API) unificada para aceder aos vários protocolos e funções. O controlador do anfitrião baseia-se num modelo cliente-servidor, em que o sistema anfitrião actua como cliente e o D017M como servidor. O pacote de controladores está disponível para diferentes sistemas operativos, como o Windows e o Linux, e pode ser facilmente transferido para qualquer sistema operativo incorporado. O D017M foi concebido para um ambiente agressivo de material circulante e está em conformidade com a norma EN 50155: -40 a +85°C de temperatura de funcionamento revestimento contra a humidade maior resistência a EMI e vibrações
