Sistema de controle de proteção KT8

de nívelde potênciaautomático

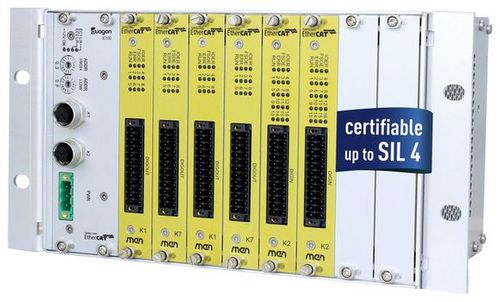

O KT8 é uma caixa de E/S remota e segura dentro do sistema duagon SAFE CONTROL (d-SC). A plataforma de sistema modular d-SC é utilizável para aplicações ferroviárias críticas em termos de segurança, como o controlo de comboios, a operação automática de comboios (ATO) e a proteção automática de comboios (ATP) até SIL 4 (EN5012x) ou SIL 3 (IEC61508). O sistema KT8 consiste na unidade principal K100 e nas ranhuras das placas de E/S d-SC. As placas de E/S são completamente configuráveis e todos os componentes do sistema estão diretamente ligados via Ethernet através do backplane. A unidade principal K100 fornece as ligações EtherCAT a outras caixas do sistema d-SC, a entrada de energia para o sistema e dois interruptores hexagonais. Com os interruptores hexagonais do K100 é definida a identificação única do chassis numa rede EtherCAT. Configuração de E/S modular Parte do sistema duagon SAFE CONTROL o d-SC é uma família modular certificável SIL 4 de produtos standard baseados em CompactPCI, utilizável para todo o tipo de aplicações ferroviárias críticas para a segurança - desde uma única função até ao sistema de controlo principal do comboio. Pode ser configurado para controlar qualquer coisa no comboio que exija segurança funcional - de acordo com os requisitos SIL 4, SIL 3 ou SIL 2. O d-SC comunica através de Ethernet padrão EtherCAT em tempo real e faz interface com qualquer tipo de rede de bus de campo consistente, como MVB, CANopen, Profinet, etc. Isto facilita a integração numa rede TCN, bem como em sistemas de controlo de comboios regionalmente diferentes, como ETCS, CTCS, ATCS ou Klub-U. O elevado nível de flexibilidade do d-SC resulta em poupanças significativas de custos e de tempo durante a informatização do comboio. E/S remota compacta e económica Sendo modular e certificável para SIL 4, a série KT reduz o risco e os esforços de certificação.
