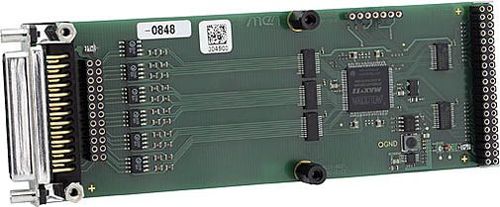

Placa de E/S TTL M11

18 canaisCPCIVME

A placa mezzanine M11 é um módulo M de E/S TTL com 16 linhas (portas A e B) que podem ser utilizadas separadamente como duas portas de 8 bits cada ou em conjunto como uma porta de 16 bits. O controlo das linhas de E/S é efectuado através das quatro linhas de handshake. Dependendo do modo de operação, as quatro linhas de handshake geram um handshake interligado, um handshake pulsado, entradas de interrupção ou entradas simples. O M11 é baseado no padrão de mezanino ANSI M-Module. Pode ser utilizado como uma extensão de E/S em qualquer tipo de sistema de barramento, ou seja, CPCI, VME ou em qualquer tipo de SBC autónomo. As placas de suporte do M-Module apropriadas em 3U, 6U e outros formatos estão disponíveis na duagon ou noutros fabricantes. CARACTERÍSTICAS 18 entradas/saídas TTL 4 linhas de handshake Temporizador programável resolução de 24 bits -40 °C a +85 °C
