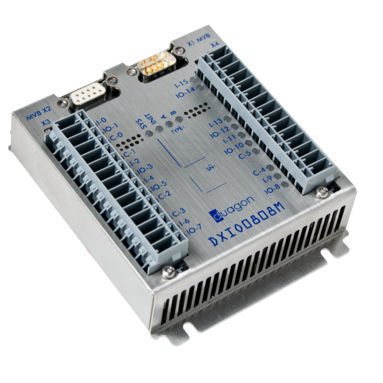

Módulo E/S digital DXIO0808M

com 8 entradas8 entradas digitaisFPGA

O DXIO0808M é uma E/S remota com 8 entradas digitais e 8 entradas/saídas combinadas que é controlada através de uma interface MVB. As entradas e saídas combinadas são configuradas por software e podem ser utilizadas como leitura de E/S. Todos os canais de E/S podem ser configurados como PWM (saída) ou contador de frequência ou de eventos (entrada). Estão isolados galvanicamente da lógica interna e da interface MVB. Além disso, o módulo de E/S oferece 6 entradas CODE, utilizadas para gerar um índice, que permite o endereçamento geográfico pela aplicação. O DXIO0808M fornece uma interface redundante de uma linha isolada galvanicamente com as linhas A e B. EMD ou ESD+ podem ser escolhidos como camadas físicas. o controlador MVB da duagon é implementado numa FPGA e suporta todas as 4096 portas de dados do processo. Um processador soft adicional de 32 bits trata de toda a pilha de dados de mensagem com uma interface fácil de usar. O administrador de barramento opcional gerencia a rede MVB completa e pode ser configurado usando a ferramenta de rede proprietária da duagon. A aplicação que corre no DXIO0808M é geralmente desenvolvida pelo cliente. A duagon fornece um ambiente de construção que inclui a biblioteca de desenvolvimento necessária para implementar qualquer aplicação específica do cliente. A biblioteca de desenvolvimento é acompanhada por uma aplicação de demonstração simples. A pedido, a duagon oferece o desenvolvimento da aplicação como um serviço de engenharia. Para mais informações sobre estas possibilidades, contacte a duagon. O DXIO0808M pode ser alimentado diretamente a partir da bateria, suportando gamas de tensão de 24 Vdc a 110 Vdc. Foi concebido para ambientes agressivos de material circulante e está em conformidade com a norma EN 50155:
