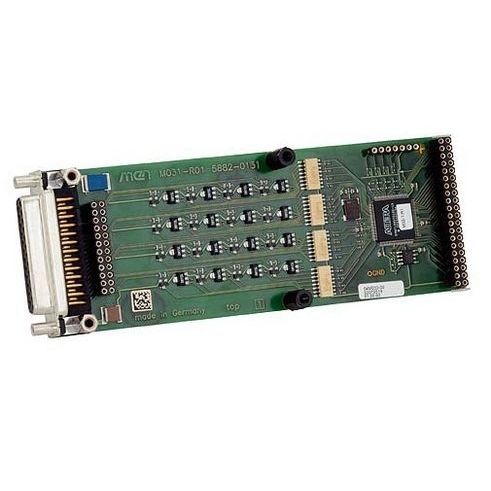

Placa de E/S digital M31

com 16 entradas digitaisCPCIVME

A placa mezzanine M31 é um módulo M de entrada digital de 16 bits com capacidades de encravamento para aplicações industriais. As entradas são opticamente isoladas com uma alta tensão de isolamento de 500 V DC. Um limite de corrente para cada entrada garante uma ampla gama de tensões de entrada de 0 V a 155 V. Cada borda do sinal de entrada gera uma interrupção mascarável para cada canal. Os sinais dos comutadores mecânicos são debitados por um circuito digital com um tempo de debitação de precisão de 300 ns a 14 ms. Comutação do lado alto O M31 tem a sua carga de entrada na terra, o que significa que a comutação de uma entrada para a tensão de alimentação ativa o respetivo optoacoplador. Baseado na norma ANSI O M31 é baseado no padrão ANSI mezzanine M-Module. Pode ser utilizado como uma extensão de E/S em qualquer tipo de sistema de barramento, ou seja, CPCI, VME ou em qualquer tipo de SBC autónomo. As placas de suporte do M-Module apropriadas em 3U, 6U e outros formatos estão disponíveis na duagon ou noutros fabricantes. Fiável e robusto O M31 pode funcionar numa gama de temperaturas de -40 °C a +85 °C. A placa resiste a choques e vibrações para um funcionamento fiável. CARACTERÍSTICAS 16 entradas 0 V a 155 V Entradas de corrente constante Circuito de debicagem Geração de interrupções Carga na terra Isolamento ótico -40 °C a +85 °C
