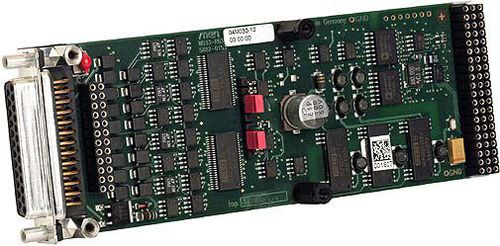

Placa de E/S analógica M33

CPCIVMEconvencional

A placa mezzanine M33 é um módulo M altamente flexível para sinais de saída analógicos. As tensões de alimentação isoladas podem ser geradas por um conversor DC/DC integrado. A gama de tensões de saída pode ser definida por software para 0 V a 10 V, -5 V a +5 V ou -10 V a +10 V para cada canal. Além disso, as saídas de corrente podem ser utilizadas com 0 mA a 20 mA ou 4 mA a 20 mA. A carga de saída é conduzida à terra. Atenção: É necessária uma alimentação externa com 8 saídas de corrente! O M33 é baseado no padrão de mezzanine ANSI M-Module. Pode ser usado como uma extensão de E/S em qualquer tipo de sistema de barramento, ou seja, CPCI, VME ou em qualquer tipo de SBC autónomo. As placas de suporte do M-Module apropriadas em 3U, 6U e outros formatos estão disponíveis na duagon ou noutros fabricantes. CARACTERÍSTICAS 8 saídas de corrente ou tensão resolução de 12 bits tempo de aquisição/conversão de 10 µs Atualização simultânea de canais Isolamento ótico -versões de 40 °C a +85 °C
