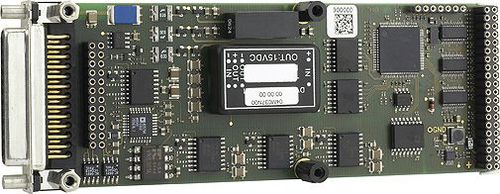

Placa de E/S analógica M37N

com 4 saídas analógicasCPCIVME

A placa mezzanine M37N é um módulo M de alta precisão com quatro canais analógicos de saída de tensão ou, em alternativa, de corrente para sinais muito rápidos. A gama de tensão de saída para cada canal é de -10 a +10 V. As saídas de corrente estão disponíveis separadamente e podem ser utilizadas como saídas de 0 a 20 mA. O módulo M é fornecido com uma resolução de 16 bits com uma precisão de tensão ultra-elevada de +/-0,1%, que é válida para toda a gama de temperaturas de -40 a +85°C. Para além disso, é opcionalmente possível alargar estes valores através de calibração adicional. O M37N suporta uma resistência de carga de 600 Ohms e mais. As tensões de alimentação isoladas podem ser geradas na placa por dois conversores DC/DC de baixo ruído. A carga de saída é conduzida à terra. O M37N foi concebido para uma vasta gama de aplicações, por exemplo, num ambiente de teste automatizado, em sistemas de controlo de processos ou para medições de sensores. O M37N é baseado no padrão de mezanino ANSI M-Module. Pode ser utilizado como uma extensão de E/S em qualquer tipo de sistema de bus, ou seja, CPCI, VME ou em qualquer tipo de SBC autónomo. As placas de suporte do M-Module apropriadas em 3U, 6U e outros formatos estão disponíveis na duagon ou noutros fabricantes. CARACTERÍSTICAS 4 saídas de corrente ou tensão resolução de 16 bits 8.tempo máximo de aquisição/conversão de 5 µs precisão de +/-0,1% Atualização simultânea de canais Sincronização com disparo externo Isolamento elétrico -40 °C a +85 °C
