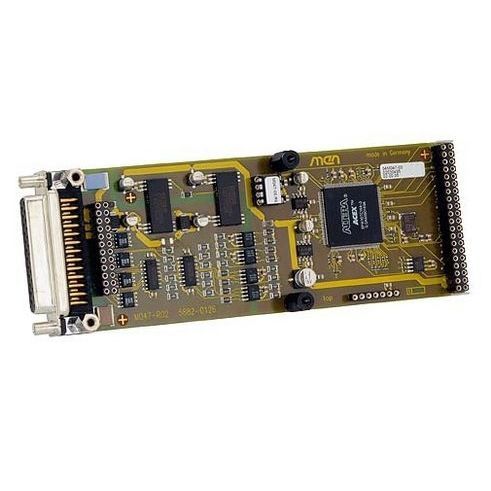

Placa de E/S serial M47

de 4 canaisCPCIVME

A placa mezzanine M47 é um módulo M de interface síncrono de série para ligação de até quatro sensores a saídas SSI opticamente isoladas. Os interfaces síncronos de série são normalmente utilizados para muitos tipos de sensores, tais como codificadores rotativos. A ligação aos sensores é efectuada através de dois sinais - um relógio de transmissão e um sinal de receção de dados. Toda a comunicação e descodificação de sinais é feita numa FPGA. A descodificação cinzenta e binária, a velocidade de transmissão e o comprimento da palavra são programáveis para cada canal. O valor atual pode ser lido do DPR a qualquer momento. Além disso, o M47 possui deteção de quebra de linha. O M47 é baseado no padrão de mezzanine ANSI M-Module. Pode ser usado como uma extensão de E/S em qualquer tipo de sistema de barramento, ou seja, CPCI, VME ou em qualquer tipo de SBC autónomo. As placas de suporte do M-Module apropriadas em 3U, 6U e outros formatos estão disponíveis na duagon ou noutros fabricantes. CARACTERÍSTICAS sSI de 4 canais e 32 bits Interface síncrona de série Interface RS422A Comunicação automática Interface de utilizador de buffer duplo tipo RAM Descodificação cinzenta/binária para cada canal Deteção de quebra de linha Entrada de dados de valor absoluto Possibilidade de taxa de transmissão externa Isolamento ótico para cada canal -versões de 40 °C a +85 °C
