Sistema de medição de posição

de distânciaa lasercontínuo

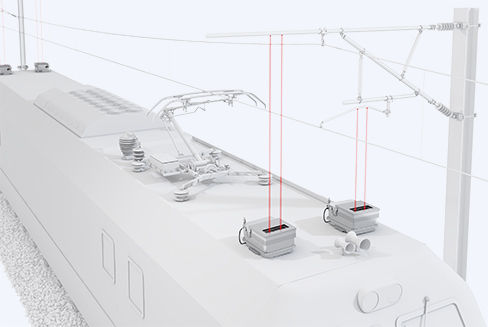

Quando a inspecção é concluída e os fluxos de dados são recolhidos, a equipa de manutenção deve confiar apenas em algumas informações específicas relativas à localização exacta das secções defeituosas. O sistema de detecção de pólos produz correctamente esta informação. As secções defeituosas são localizadas pelos dois pólos que as confinam. A detecção contínua da estrutura de suporte do fio catenária ao longo da via, integrada pela localização precisa dos postes, é a forma de calcular imediatamente a posição exacta da falha. Detecção de pólo O sistema consiste em duas unidades de aquisição montadas lado a lado no tejadilho do carro de inspecção. Cada unidade consiste em dois sistemas de medição de distâncias com as vigas direccionadas verticalmente para cima. A luz de um feixe laser modulado de alta frequência é reflectida por objectos e recolhida por uma lente sobre um detector. A fase do sinal detectado difere do sinal emitido, devido ao tempo de voo da luz. A partir deste deslocamento de fase pode-se deduzir a distância até ao objecto. O sistema regista um poste se ambos os feixes laser de uma unidade de aquisição forem reflectidos simultaneamente.
