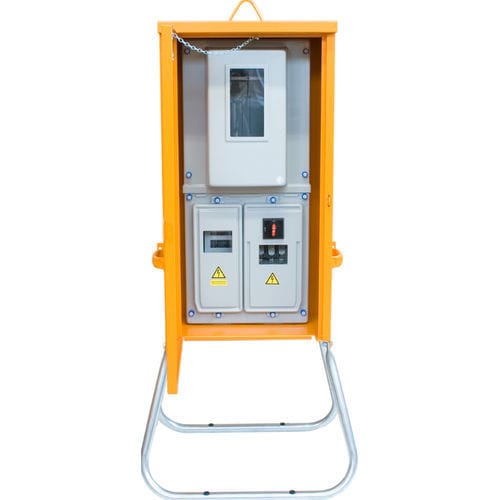

Bastidor de rede de distribuição M-A 80

de parederesistente às intempériesrobusta

Estes produtos constituem a intersecção entre a rede de alimentação e o sistema de distribuição do local. Medem a quantidade de energia eléctrica consumida. A carga ligada está compreendida entre 55 e 436 kVA; contador e estação de conversão em IP54, completamente isolados com proteção, tomadas terminais para distribuidores subordinados do local. Caixa robusta em chapa de aço galvanizado com revestimento em pó resistente às intempéries em RAL 2000 (amarelo-laranja); ilhós de guindaste giratórios e pegas ergonómicas; com suporte de parede (apenas para tipos de distribuidores com um peso até aprox. 70 kg). Dispositivo de medição de acordo com a norma DIN 43870. Todas as instalações têm isolamento de proteção com grau de proteção IP54. Estrutura galvanizada com mangas de plástico ou olhais galvanizados para cavilhas de terra para fixar o equipamento ao solo. Como ponto de ligação à rede da empresa de fornecimento de energia em estaleiros de construção, nos casos em que os armários de distribuição de ligação não são permitidos na respectiva área de fornecimento devido às condições técnicas de ligação ou se a forma da rede do estaleiro exigir a acomodação separada do dispositivo de ligação e medição da empresa de fornecimento de energia ou se - em grandes estaleiros - a distribuição de eletricidade for efectuada através de outros quadros de distribuição de grupo e principais. O cabo de ligação do cliente a montante do aparelho de medição pode ter um comprimento máximo de 30 m.
