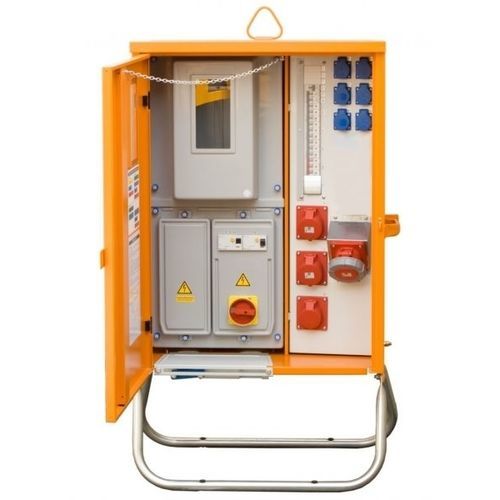

Painel elétrico de distribuição AVEV series

de embutirpara instalação na parederesistente às intempéries

Estes produtos constituem a intersecção entre a rede de alimentação e o sistema de distribuição do local. Medem a quantidade de energia eléctrica consumida e a distribuição dessa energia. Carga ligada de 24 a 173 kVA - Contador e estação de conversão em IP54, com isolamento de proteção até e incluindo RCDs, mais tomadas de corrente até 125A e/ou tomadas terminais. Caixa robusta em chapa de aço galvanizado com revestimento a pó resistente às intempéries em RAL 2000 (amarelo-laranja), grau de proteção IP44 (painel frontal: IP21); olhais de guindaste giratórios e pegas ergonómicas; com suporte de parede (apenas para tipos de distribuidores com um peso até aprox. 70 kg). Dispositivo de medição segundo a norma DIN 43870, grau de proteção IP54. Todas as instalações estão isoladas com proteção, incluindo os RCDs. Estrutura galvanizada com mangas de plástico ou olhais galvanizados para cavilhas de terra para fixar o equipamento ao solo. Como ponto de ligação à rede da empresa de fornecimento de energia eléctrica e como ponto de alimentação especial, de acordo com a norma DIN VDE 0100 Parte 704, para a ligação de consumidores de corrente alternada e trifásica em estaleiros de construção, quando o cabo de ligação do cliente a montante do aparelho de medição não tiver mais de 30 m de comprimento e o operador da rede de fornecimento de energia eléctrica não exigir um armário de ligação separado. Além disso, pode ser instalado um contador intermédio aprovado para efetuar submedições. Os detalhes abaixo fornecem informações sobre distribuidores com RCDs padrão e com RCDs para accionamentos controlados por frequência. Também: Distribuidor de ligação para a área de abastecimento "Vattenfall
