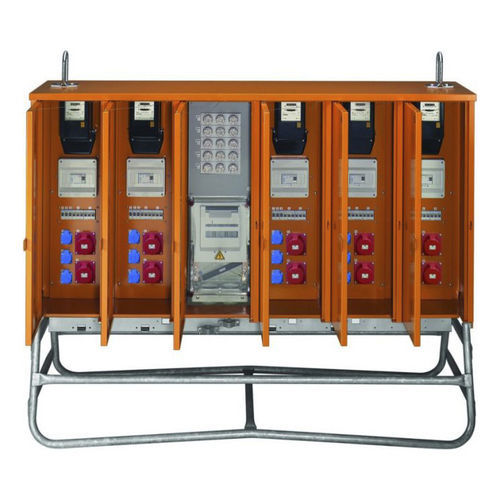

Painel elétrico de distribuição M-VEV series

de instalação livrede embutirIP44

Utilizado para alimentar consumidores de subcontratantes individuais através de conectores. Os grupos de conectores são combinados para permitir a realização de submedições com contadores separados. A carga ligada varia entre 69 e 173 kVA; tomadas de corrente até 63 A, contadores acreditados para a realização de submedições, com isolamento de proteção até aos RCDs, inclusive. Caixa robusta em chapa de aço galvanizado com revestimento em pó resistente às intempéries em RAL 2000 (amarelo-laranja) com grau de proteção IP44 (painel frontal: IP21); olhais de guindaste pivotáveis. Todas as instalações, incluindo os RCDs, estão isoladas com proteção. Estrutura galvanizada com olhais galvanizados para cavilhas de terra para fixação do equipamento ao solo. Como ponto de alimentação especial, de acordo com a norma DIN VDE 0100 Parte 704, para a ligação de consumidores de corrente alternada e trifásica em estaleiros de construção. Os armários de contadores para submedições estão também equipados com contadores intermédios acreditados para corrente trifásica para registo do consumo de energia dos subcontratantes. Os armários de distribuição para subcontratados são normalmente ligados a jusante de um armário de ligação ou de um armário de distribuição de grupo/principal.
