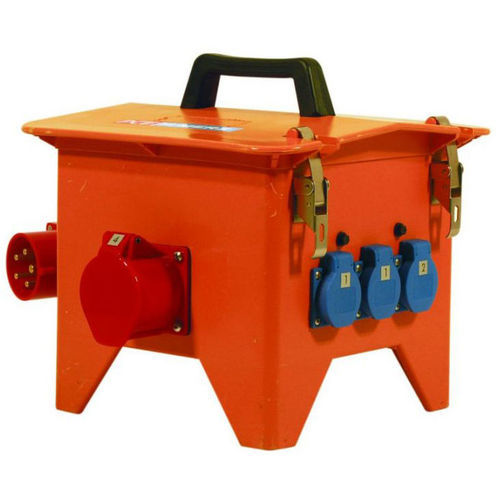

Quadro elétrico de distribuição SVG series

equipadoportátilem borracha

Trata-se de distribuidores portáteis e compactos que alimentam principalmente as ferramentas eléctricas manuais através de conectores. São ligados a jusante dos armários de distribuição ou das caixas de distribuição de ligação através de conectores CEE. Carga ligada de 11 a 44 kVA, tomadas de corrente até 63A, com isolamento de proteção total Borracha maciça resistente ao impacto e às intempéries em RAL 2000 (amarelo-laranja), à prova de salpicos (grau de proteção IP44; classe II - isolamento de proteção; os RCDs e MCBs estão protegidos de forma segura atrás de uma tampa articulada. Distribuidores de tomadas encaixáveis como pontos de alimentação especiais, de acordo com a norma DIN VDE 0100 Parte 704, para a ligação de consumidores de corrente alternada e trifásica em estaleiros de construção, se estes forem ligados a jusante de uma caixa de distribuição de ligação ou de um armário de distribuição final do distribuidor. Para a utilização em conjunto com distribuidores de corrente a montante do estaleiro, podem ser utilizados tipos sem proteção RCD (M-SVG-/OF). A proteção contra corrente residual é então assegurada por meio dos RCDs instalados no distribuidor de corrente do local de alimentação (I∆n ≤ 30mA).
