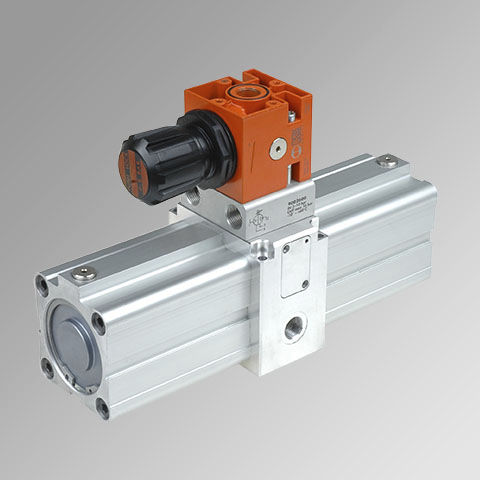

Multiplicador de pressão pneumático 9002600

O multiplicador de pressão ar-ar, ou booster, é um dispositivo automático que comprime o ar para dar uma pressão de saída que é o dobro da pressão de entrada. É normalmente utilizado para intensificar localmente a pressão de entrada de um ou mais actuadores. Como é inteiramente pneumático, pode ser utilizado quando os dispositivos eléctricos não são recomendados. O booster pode ser fornecido com ou sem um regulador de pressão. Está equipado com válvulas de retenção que mantêm a pressão de saída, mesmo quando o fornecimento de ar comprimido é desligado. Isto significa que é necessário interromper a alimentação e aliviar o circuito antes de intervir de qualquer forma no dispositivo. É aconselhável instalar um tanque após o booster para evitar flutuações na pressão de saída. O reforço de pressão é composto por um corpo central (com uma válvula 3-2, uma válvula 5-2 e quatro válvulas de retenção), dois revestimentos laterais e uma haste passante na qual estão montados dois pistões. O ar de alimentação é comprimido alternadamente pelos dois pistões de uma das duas câmaras centrais (B e C); a outra câmara central e uma das duas câmaras laterais (A e D) operam os pistões; a câmara externa, que não está envolvida na compressão, é aliviada. O ar comprimido na proporção de 2:1 passa por uma válvula de retenção que mantém a pressão de saída mesmo quando o ar comprimido já não é fornecido. As válvulas do corpo central, que são operadas por pistões empurradores mecânicos, alteram a função dos dois pares de câmaras (A e D, B e C) em cada curso do pistão.
