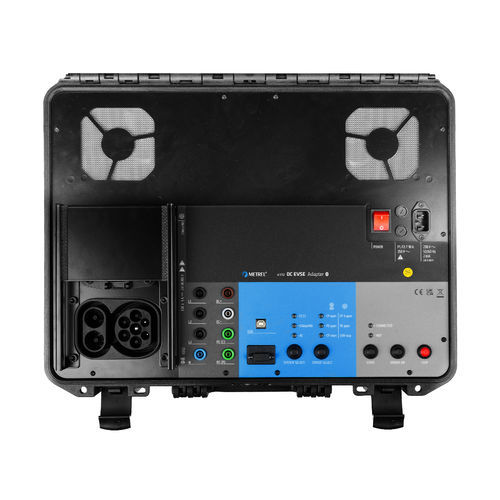

Adaptador elétrico de teste A 1732

para EVSEde segurançaDIN

O adaptador A 1732 DC EVSE é um testador especializado concebido para a segurança elétrica e testes funcionais de equipamentos de alimentação de veículos elétricos (EVSE) nas configurações Modo 4 (DC EVSE) e Modo 3 (AC EVSE). FUNÇÕES DE MEDIÇÃO • Suporte para CCS2, CHAdeMO e AC EVSE • Protocolo de ensaio funcional para medição de tensões e correntes nos terminais • Simulação de falhas em CCS2 e Tipo 2 para CP aberto, PE aberto e CP em curto • Simulação de falha no CHAdeMO para CP3 aberto, PE aberto e paragem CAN • Pontos de teste banana para terminais DC, AC e PE • Terminais de teste PE duplos (PE(C) e PE(P)) para uma verdadeira medição Rlow de 4 fios • Comunicação Bluetooth com MI 3155 EurotestXD • Categoria de sobretensão CAT III / 300 V • Suporte de comunicação CCS ISO 15118-1 ou DIN 70121 • CHAdeMO versão 0.9.1 e suporte de comunicação superior • Suporte de comunicação AC EN 61851-1 • Bateria EV simulada de 300 V e 5 A PRINCIPAIS RECURSOS • Comunicação com um adaptador 1732 DC EVSE através de Bluetooth • Protocolo de teste predefinido para DC EVSE na estrutura de memória • Todas as medições podem ser iniciadas e visualizadas no MI 3155 EurotestXD • Realização de medições precisas de 4 fios com uma corrente de medição de 200 mA • Resistência de isolamento com tensão CC até 2500 V • Teste funcional com visualização em direto do protocolo de carga e tensões e correntes nos terminais de teste • Disparo remoto de avarias e medição do tempo de reação • Medição do tempo de descarga • Teste IMD assimétrico com resistência de falha configurável entre 20 kΩ e 640 kΩ em intervalos de 5 kΩ • AUTO SEQUENCEs* programáveis ​​para personalizar o protocolo de teste
