Máquina de medição tridimensional com controle manual Shipyard Solution

portátilpara estaleiro navalpara tubulações

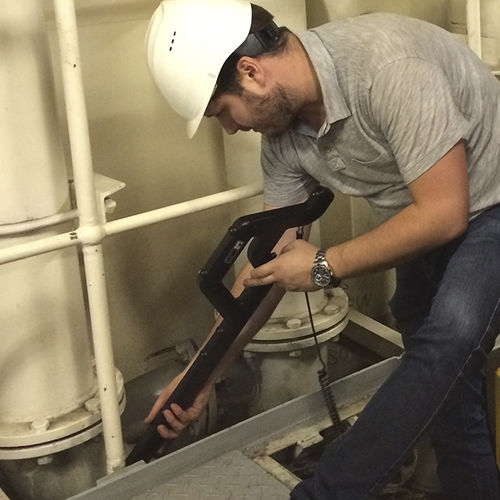

A solução Metronor Shipyard Piping Solution foi desenvolvida para o uso em espaços apertados com acessibilidade limitada, tais como a casa de máquinas de uma nave. Meça tubos, flanges e conectores de diferentes tamanhos e formas de uma forma rápida e simples utilizando o software de tubulação dedicado TeZetCAD. As funcionalidades extras neste software especializado, como os relatórios automáticos e as exportações CAD, tornam o manuseio dos dados eficiente e transparente. Este fluxo de trabalho digital garante uma transferência simples e sem erros dos dados de medição para as oficinas. FLANGES DE MEDIÇÃO O sistema tem interface direta com TeZetCAD, o software líder para medições de tubos e flanges. Permite ao utilizador recriar flanges circulares com apenas 12 pontos. As flanges não padronizadas também podem ser medidas facilmente. CRIANDO TUBOS Crie tubos perfeitamente encaixáveis no local, poupando tempo de fabrico e reduzindo custos. A tarefa de criar tubos com especificações desconhecidas, por exemplo para tubos de substituição ou tubos de ligação, é agora mais simples do que nunca. Ou usando a função "Design Tube Tactile" no TeZetCAD para gerar um tubo virtual, tomando pontos no espaço 3D enquanto contorna os obstáculos durante a medição. Mas medir um tubo existente - no local - é igualmente fácil. Este sistema permite gerar uma representação CAD do tubo real sem ter de o remover do seu lugar durante a medição. Você simplesmente precisa fazer medições em áreas específicas no final e ao longo da tubulação. Os dados da tubulação medida podem então ser enviados diretamente para uma dobradeira e um plano para o chão de fábrica pode ser exportado para soldagem.
