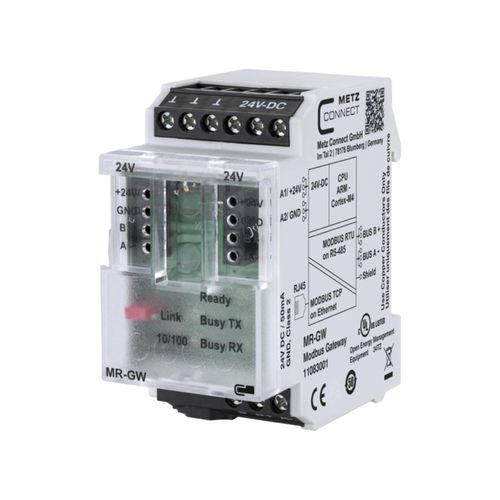

Roteador de dados Modbus RTU

EthernetRS485Modbus TCP

O MR-(F)-GW é um Gateway Modbus RTU / Modbus TCP compacto. O MR-Gateway permite a troca de dados bidirecional entre dispositivos de bus de campo Modbus RTU e um mestre Modbus TCP (cliente). O MR-(F)-GW pode ser utilizado em dois modos. Como gateway transparente no modo Modbus RTU sobre TCP ou como conversor de protocolo (modo Modbus TCP). O MR-Gateway pode ser ligado a dispositivos METZ CONNECT Modbus RTU através de dois terminais de 4 pólos na parte frontal do dispositivo e de uma ficha de ligação em ponte. Um servidor Web integrado é utilizado para a definição de parâmetros, gestão e monitorização das duas interfaces (Ethernet / RS485). A interface Web também é utilizada para atualizar o firmware. O MR-Gateway é adequado para montagem descentralizada em quadros eléctricos de distribuição ou em armários de comando em calhas de montagem TH35, de acordo com a norma IEC 60715. ・Acesso simultâneo de 32 clientes Modbus TCP troca bidirecional de dados entre dispositivos Modbus RTU Slave e um Modbus TCP Master (cliente) ・Protocolo: Modbus RTU sobre TCP (gateway transparente), Modbus TCP / IP v1.0b, HTTP 1.0 ・Servidor web integrado ・ Configuração TCP intuitiva e independente de software via interface web ・Pesquisa simples de aparelhos METZ CONNECT Modbus RTU no bus RS485 ・Ligação rápida de aparelhos METZ CONNECT Modbus RTU através da tecnologia comprovada de fichas de ligação em ponte ・Isolamento galvânico de 3 vias (RS485- Ethernet-fonte de alimentação) ・Monitorização do estado da comunicação TCP e RS485 ・Acesso de demonstração à interface web: metz-connect.com/mr-gateway
