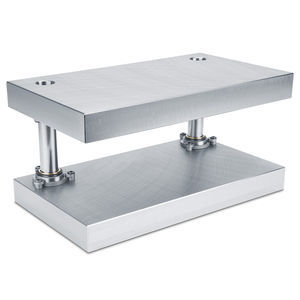

Base de molde para moldagem por injeção SP

de precisãoconvencional

No nosso conjunto de ferramentas de precisão, o pilar guia é montado na placa de suporte, o que assegura uma transferência óptima das forças de corte para o sistema guia. Está disponível nos tamanhos 196 196 a 496 696 696. AS VANTAGENS DECISIVAS DO CONJUNTO DE FERRAMENTAS DE PRECISÃO SP Os comprimentos dos pilares guia aumentam em passos de 10 mm na direcção do molde superior e em passos de 20 mm na direcção do molde inferior devido ao facto de o curso entre a placa retentora e a placa traseira variar geralmente menos do que o curso entre a parte superior e a parte inferior do conjunto do molde. Os pilares guia com flange central podem ser combinados com os arbustos guia de bola e três diferentes arbustos guia deslizantes. As duas dimensões de comprimento dos pilares guia, medidas a partir do plano de montagem, têm quase o mesmo comprimento. Isto maximiza a vantagem da menor deformação possível dos pilares. Mínima deflexão dos pilares Largura máxima de utilização Fácil instalação das placas Comprimento óptimo dos pilares guia VANTAGENS SOBRE OS CONJUNTOS DE MOLDES PADRÃO SV Particularmente adequado para matrizes progressivas com requisitos de precisão acrescidos, porque os pilares guia são aparafusados na parte inferior da placa de suporte, exactamente no centro. A área útil para a mesma dimensão de ferramenta é maior, uma vez que o sistema de orientação é dimensionado de forma mais pequena. Montagem fácil de um molde de estampagem com pilares-guia com flange central desde a placa de suporte na qual os pilares-guia são fixados, são montados com a placa retentora. Depois, a parte superior do molde é montada com a parte inferior.
