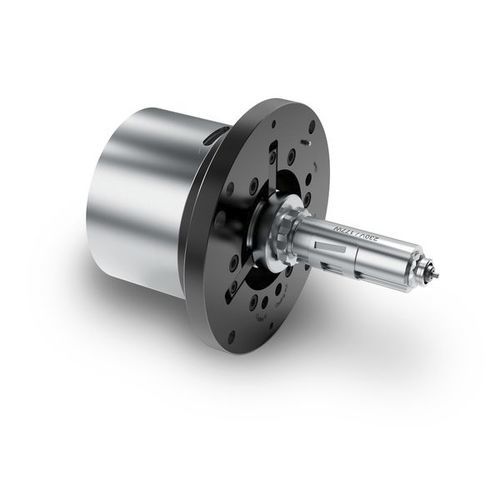

Bico de canal quente EH 4050 series

de resfriamentode injeçãopara materiais fundidos

A solução autónoma sem coletor de canal quente A EH 4050 permite o fecho centralizado da peça moldada no molde com válvula de fecho em extensão direta para o bico da máquina. Graças à porta de válvula integrada, a EH 4050 obtém os melhores resultados visíveis na peça moldada. O acionamento do pino é efectuado por um pistão anular e uma barra transversal, pelo que não existem forças laterais no pino. O diâmetro da comporta pode ser relativamente grande em comparação com uma comporta de anel. No final do processo de injeção, esta é fechada mecanicamente de forma limpa pelo pino. Para uma impressão perfeita do pino na peça moldada por injeção, a posição do pino pode ser reajustada com precisão com o bico instalado. A unidade compacta e pronta a instalar poupa-lhe procedimentos de fresagem complexos e uma instalação morosa. A EH 4050 foi concebida de modo a que o mecanismo de acionamento refrigerado se encontre fora do molde, reduzindo ao mínimo a altura de montagem do molde. A placa de retenção endurecida da unidade também serve para centrar o molde na placa da máquina. A alimentação do fluido de funcionamento, ar ou óleo, e a alimentação da água de arrefecimento são efectuadas, de série, através de orifícios na placa de fixação. Opcionalmente, estes meios também podem ser alimentados através de ligações para as quais já estão previstas roscas correspondentes na placa de fixação. Os tipos de porta e os comprimentos dos bicos podem ser seleccionados livremente com base na gama de bicos smartFILL.
