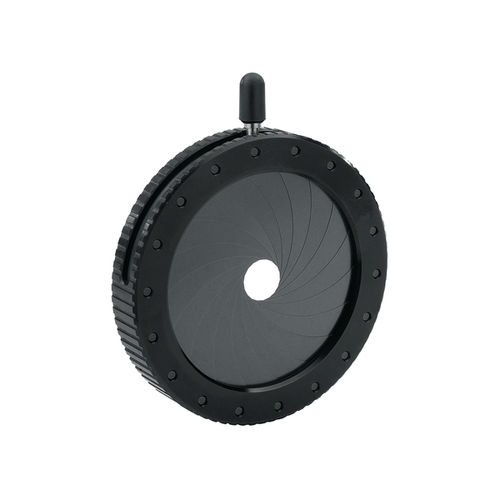

Diafragma-íris M-DI47 series

Estas íris proporcionam aberturas continuamente ajustáveis, tão pequenas como 5 mm ou tão grandes como 73 mm, para uma variedade de aplicações ópticas comuns, como o alinhamento e a atenuação de feixes. Os três tamanhos disponíveis têm várias folhas de aço com mola para proporcionar uma abertura circular e são montados directamente em postes e pilares ópticos. -Três gamas de tamanhos de abertura proporcionam aberturas de íris de 5 a 73 mm -18 folhas de aço-mola sobrepostas formam uma abertura circular -Controlo suave e contínuo da abertura -Montagem directa em postes ópticos métricos Características Vasta gama de tamanhos de abertura possíveis Os diafragmas de íris da série M-DI47 possuem uma estrutura fácil de agarrar e proporcionam aberturas continuamente variáveis para uma grande variedade de aplicações ópticas, tais como alinhamento do feixe, atenuação da luz ou como deflectores para bloquear reflexões espúrias e luz dispersa. Estão disponíveis três modelos com gamas de tamanhos de abertura de 5,0 mm a 49 mm e de 7,0 mm a 73 mm. As íris são montadas directamente em postes e pilares ópticos métricos com um perno roscado M4. Abertura continuamente ajustável com forma ideal Para um ajuste suave e uma forma ideal para a abertura, cada íris é constituída por 18 folhas curvas, sobrepostas, em aço-mola. Estas folhas cruzam-se para proporcionar uma abertura circular à medida que se ajustam continuamente entre dois anéis de suporte com o ajuste de uma pega de pino fixada ao anel interior.
