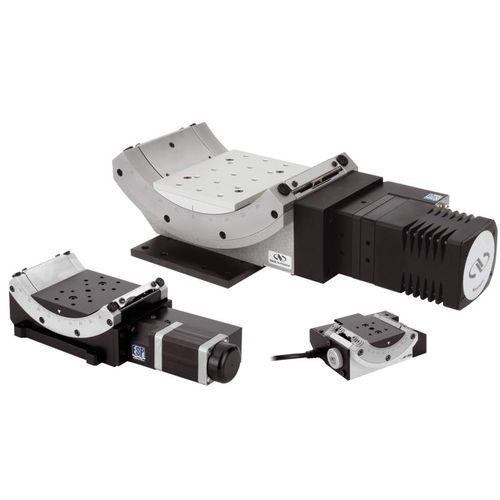

Goniômetro motorizado BG series

para alinhamento angular de alta precisão

Para aplicações de ponta e inclinação, a série BG de goniómetros permite um acesso aberto à carga. Quando duas fases BG são empilhadas em conjunto, a amostra roda em torno de um ponto de rotação comum. Estes goniómetros com motor DC são adequados para aplicações que requerem um movimento suave, alta velocidade e alta repetibilidade. -±Rotação do eixo transversal de ±45° com acesso livre máximo à plataforma rotativa -Os berços empilhados permitem uma rotação ortogonal em torno do mesmo ponto de rotação -As pistas de rolamentos de esferas maquinadas com precisão asseguram uma elevada estabilidade e rigidez com uma oscilação mínima a engrenagem sem-fim rectificada de precisão fornece 0,002° MIM -Motor DC e codificador rotativo para um movimento suave e elevada repetibilidade Conjuntos de precisão de vários eixos Os goniómetros BG são concebidos de modo a que dois modelos de dimensões adjacentes possam ser montados directamente e ortogonalmente um ao outro (por exemplo, BGS80 com BGM120) para rodar em torno do mesmo ponto no espaço. A capacidade de montagem directa poupa tempo de configuração, tempo de concepção e custos de placas adaptadoras. Para eixos de rotação adicionais, pode ser montada uma plataforma de rotação por baixo do conjunto ou na plataforma BG superior. O vídeo demonstra um conjunto de ponta, inclinação e rotação de acesso livre e multi-eixo com dois goniómetros BG e duas plataformas de rotação.
