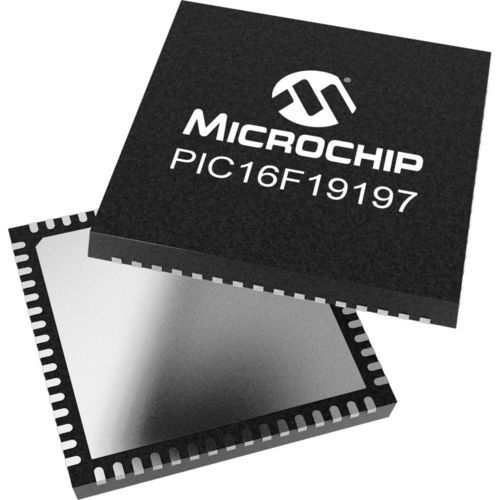

Microcontrolador 12 bits PIC16F19197

de uso geralde baixa potênciasensível ao toque capacitivo

Os microcontroladores PIC16(L)F19197 oferecem uma unidade de LCD de consumo de energia extremamente baixo (XLP), juntamente com periféricos independentes do núcleo e analógicos inteligentes. São especialmente adequados para aplicações LCD alimentadas por bateria devido a uma bomba de carga integrada, acionamento de E/S de alta corrente para retroiluminação e bateria de reserva do relógio/calendário em tempo real (RTCC). A sintonização ativa do relógio do HFINTOSC proporciona uma fonte de relógio altamente precisa em termos de tensão e temperatura. A família também inclui um novo ADC2 de 12 bits que automatiza as técnicas de divisor de tensão capacitiva (CVD) para deteção avançada de toque, cálculo da média, filtragem, sobreamostragem e comparação automática de limiares. Outras novas características incluem modos IDLE e DOZE de baixo consumo, Área de Informação do Dispositivo (DIA) e Partição de Acesso à Memória (MAP). Este produto de baixo consumo será oferecido em 64 pinos para apoiar o cliente em várias aplicações de LCD e de uso geral. Características do produto memória Flash de 56KB 256b DataEE 4096 RAM Até 360 segmentos de LCD Bomba de carga de LCD Gerador de polarização Sintonização ativa do relógio do HFINTOSC em função da tensão e da temperatura 59 pinos de E/S aDC2 de 12 bits, 45 canais dAC de 5 bits 2x Comparador (1 de baixo consumo, 1 de alta velocidade) 2x Temporizadores de 8 bits com HLT 2x Temporizadores de 16 bits Temporizador Watchdog com janela 2x CCP 2x PWM de 10 bits 1x Gerador de forma de onda complementar (CWG) 4x Célula lógica configurável (CLC) Deteção de cruzamento zero (ZCD) Sensor de temperatura Proteção contra escrita Partição personalizada 2x EUSART 1x I2C 1x SPI Seleção de pino periférico Desativação do módulo periférico Paramétricos Tamanho da memória do programa (KB) - 56 RAM - 4096 EEPROM de dados (bytes) - 256 Contagem de Pinos - 64 Tensão máxima de funcionamento (V) - 5,5
