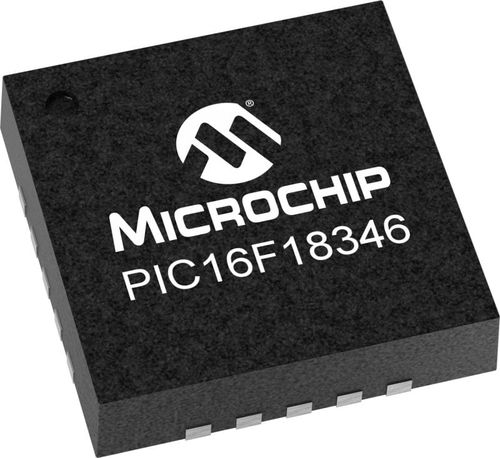

Microcontrolador 8 bits PIC16F18346

de uso geralde comunicaçãode baixa potência

Os microcontroladores PIC16F18346 incluem periféricos analógicos, periféricos independentes do núcleo e periféricos de comunicação, combinados com Extreme Low Power (XLP) para uma vasta gama de aplicações de utilização geral e de baixo consumo. A funcionalidade de seleção de pinos de periféricos (PPS) permite o mapeamento de pinos ao utilizar os periféricos digitais (CLC, CWG, CCP, PWM e comunicações) para adicionar flexibilidade ao design da aplicação. Características do produto Núcleo de gama média melhorado com 49 instruções, 16 níveis de pilha Memória de programa flash com capacidade de leitura/escrita automática 256B EEPROM Modos de baixo consumo IDLE e DOZE Desativação do módulo periférico (PMD) Seleção de pino periférico (PPS) 2x PWMs de 10 bits 4x Captura, comparação, PWM (CCP) 2x Gerador de forma de onda complementar (CWG) Oscilador de controlo numérico (NCO) 4x Controlador Lógico Configurável (CLC) 17 canais ADC de 10 bits com referência de tensão conversor digital para analógico (DAC) de 5 bits 2x Comparador 2x SPI/I2C Transmissor recetor assíncrono síncrono universal melhorado (EUSART) 4x Temporizadores de 8 bits (TMR0/TMR2) 3x Temporizador de 16 bits (TMR1) Temporizador Watchdog alargado (WDT) Rearme avançado para ligar/desligar Rearme de desligamento marrom de baixo consumo (LPBOR) Rearme programável de Brown-Out (BOR) Programação em série no circuito (ICSP) PIC16LF18346 (1,8V - 3,6V) Paramétricos Tamanho da memória de programa (KB) - 28 RAM - 2048 EEPROM de dados (bytes) - 256 Contagem de pinos - 20 Tensão máxima de operação (V) - 5,5 Tensão de operação mínima (V) - 1,8 Resolução máxima do ADC - 10 Canais ADC - 17 Deteção de Zero Cross - Verdadeiro Número de comparadores - 2 SPI - 2 I2C - 2 PWM autónomo - 2 Baixa potência - Sim Oscilador de controlo numérico (NCO) - 1 Modulador de sinal de dados (DSM) - 1
