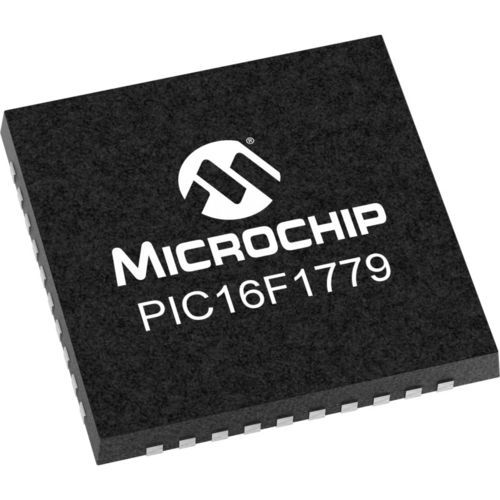

Microcontrolador 8 bits PIC16F1779

de uso geralde baixa potênciaanalógico

Os microcontroladores PIC16(L)F177X apresentam um elevado nível de integração de periféricos analógicos e digitais inteligentes para uma vasta gama de aplicações, tais como iluminação, fontes de alimentação, carregamento de baterias, controlo de motores e outras aplicações de uso geral. Estes dispositivos fornecem múltiplos amplificadores operacionais, DACs de 5/10 bits, comparadores de alta velocidade, ADC de 10 bits, PWMs de 10/16 bits, gerador de rampa programável (PRG) e outros periféricos que podem ser ligados internamente para criar sistemas de circuito fechado sem utilizar pinos ou área de PCB. Os PWMs de 10 e 16 bits, o Modulador de Sinal Digital (DSM) e o amplificador operacional de saída tri-state podem ser usados em conjunto para criar um motor de escurecimento de LED. A funcionalidade de seleção de pinos de periféricos (PPS) proporciona flexibilidade, facilita a disposição da placa de circuito impresso e a utilização de periféricos, permitindo o mapeamento de pinos de periféricos digitais para qualquer E/S. Características do produto Núcleo de gama média melhorado com 49 instruções, 16 níveis de pilha Memória de programa flash com capacidade de leitura/escrita automática 128 Bytes de armazenamento de dados não volátil, Flash de alta resistência (HEF) Velocidades de relógio interno de 32MHz a 31kHz 4x amplificadores operacionais 4x DACs de 10 bits 4x DACs de 5 bits 8 comparadores de alta velocidade aDC de 10 bits com 28 canais Deteção de cruzamento zero (ZCD) 4x Gerador de rampa programável (PRG) 4x PWMs de 10 bits 4x PWMs de 16 bits 2x E/S de 100mA 4x Captura, comparação, PWM (CCP) 4x Gerador de saída complementar (COG) 4x Controlador Lógico Configurável (CLC) EUSART I2C/SPI Seleção de pinos periféricos (PPS) 5x Temporizadores de 8 bits (TMR0/2/4/6/8) 3x Temporizador de 16 bits (TMR1/3/5) Temporizador Watchdog alargado (WDT) Rearme avançado para ligar/desligar Rearme de desligamento de baixa potência (LPBOR) Rearme programável de Brown-Out (BOR) Programação em série no circuito (ICSP) Paramétricos Tamanho da memória de programa (KB) - 28 RAM - 2048
