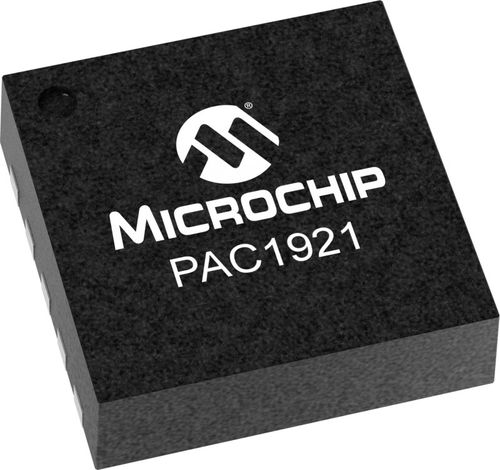

Chip analógico PAC1921

potênciapara medição de potência

O PAC1921 é um dispositivo dedicado à monitorização de potência com uma saída analógica configurável que pode apresentar potência, corrente ou tensão. Toda a informação é também fornecida através da interface compatível com 2 fios/I2C©. O PAC1921 foi concebido para sistemas de medição e diagnóstico de potência que não podem permitir latência ao efetuar a gestão de potência a alta velocidade. O dispositivo tem uma precisão de 0,4% para leituras de corrente e de 1% para leituras de potência. As medições são acumuladas em grandes registos, permitindo períodos de integração de 500 μs a 2,9 segundos. A média da medição é calculada e apresentada na saída analógica com uma gama de escala completa de 3V, 2V, 1,5V ou 1,0V. O PAC1921 tem um pino READ/INT para controlo pelo anfitrião do período de integração da medição. Este pino pode ser utilizado para sincronizar leituras de vários barramentos entre vários dispositivos. A amostragem de dados e os atributos de saída, como a resolução interna do ADC (11 ou 14 bits) e a taxa de amostragem, são configuráveis. O dispositivo pode monitorizar barras de alimentação de 0-32V com uma capacidade de escala total de 100 mV através da resistência de deteção. Não são necessários filtros de entrada para este dispositivo. Características do produto Saída de tipo de medição configurável: Potência, corrente ou tensão de barramento Todos os valores de saída também estão disponíveis através de SMBus> Fornece medição de potência média integrada Medições de potência fornecidas ao microcontrolador com entradas ADC Tensão de saída proporcional à medição selecionada> gama de tensão de deteção de corrente de escala completa de 100 mV ADC delta-sigma de segunda ordem com resolução de 11 ou 14 bits Gamas de ganho binário de corrente seleccionáveis: 1x a 128x> precisão de medição de potência de 1% Desvio de zero automático>
