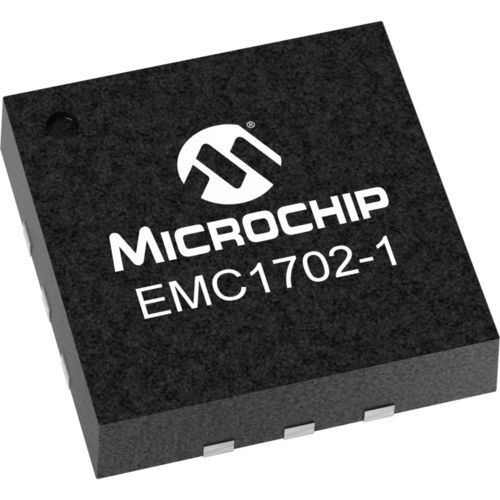

Chip programável EMC1702-1

potênciade detecção

O EMC1702 é uma combinação de dispositivo de deteção de corrente do lado alto com medição de temperatura de precisão. Ele mede a tensão desenvolvida através de um resistor de deteção externo para representar a corrente do lado alto de uma bateria ou regulador de tensão. Também mede a tensão do barramento e utiliza estes valores medidos para apresentar um cálculo de potência proporcional. O EMC1702 contém circuitos adicionais de deteção de picos bidireccionais para assinalar picos de corrente instantâneos com duração de tempo e limiar de magnitude programáveis. Finalmente, o EMC1702 inclui um canal de díodo externo para medição da temperatura, bem como um díodo interno para medições da temperatura ambiente. A medição de temperatura inclui funcionalidades avançadas, como a Correção de Erros de Resistência (REC), Compensação Beta (para suportar díodos de CPU que requerem o modelo BJT/transístor, incluindo processadores de 45nm e 65nm) e deteção automática do tipo de díodo. Tanto a deteção de corrente como a monitorização da temperatura incluem dois níveis de proteção: um que pode ser mascarado e faz com que o pino ALERT# seja ativado, e outro que não pode ser mascarado e faz com que o pino THERM# seja ativado. Características do produto Medição de corrente bidirecional Mede a tensão do barramento precisão de medição de corrente de 1% Integrado ao longo de 82ms a 2,6sec com resolução de 11 bits gama de tensão de barramento de 3V a 24V Calcula a potência proporcional Controlos de software para programar a duração do tempo e o limiar de magnitude Alimentação por bus ou separada para funcionamento a baixa tensão Ampla gama de temperaturas de funcionamento: -40°C a +85°C precisão de 1°C (20°C < TDIODE < 110°C) com resolução de 0,125°C Definição do fator de idealidade
