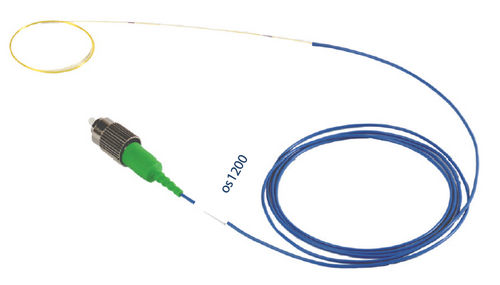

Sensor de deslocamento linear os1200

sem contatode fibra ópticade rede de Bragg em fibra

A disposição do Grating de Bragg da fibra os1200 (FBG) é projetada para o uso na fibra óptica que deteta aplicações. É polyimide de seis medidores de comprimento uma fibra óptica revestida com cinco FBGs espaçado em intervalos de um medidor. Os gratings de Bragg da fibra são os elementos fundamentais em que a maioria de sensores da fibra óptica são baseados. Um FBG é um refletor invisível dentro do núcleo da fibra que é ajustada a um comprimento de onda específico da luz. Quando a fibra onde um FBG está encontrado é expor à tensão ou à temperatura, o comprimento de onda center de FBGs desloc a um comprimento de onda mais elevado ou mais baixo. O sentido e o valor do deslocamento são proporcionais à mudança na tensão ou na temperatura. Cada os1200 é construído com cinco FBGs em comprimentos de onda center padrão.
