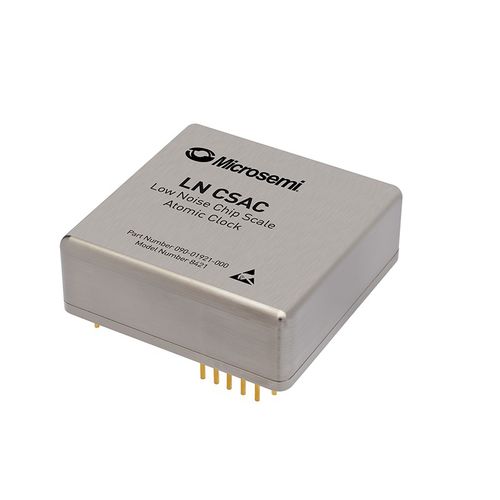

Gerador de relógio LN-CSAC

Emparelhar o relógio atómico de potência mais baixa (CSAC) com a pureza espectral de um OCXO permitiu um oscilador excepcionalmente estável. O Microsemi LN-CSAC atua como um subsistema de frequência e temporização, exigindo tamanho, peso e potência limitados. Aceita uma entrada 1PPS que pode ser usada para sincronizar a saída 1PPS da unidade com um relógio de referência externo com precisão de ±100 ns ou disciplinar sua fase e frequência com precisão de ±100 ns e 1,0 × 10-12, respectivamente Consumo de energia < 295mW < 46cm3 volume < 4 minutos para bloquear < 3x10-11 @1s Estabilidade de Curto Prazo (Desvio de Allan) < 9x10-10 /mo Taxa de Envelhecimento (Típica) -10oC a +70oC Temperatura de operação 10MHz, saídas 1PPS Entrada 1PPS para sincronização Interface RS-232 para monitoramento e controle Fase Onda sinusoidal de ruído ≤-85 dBc/Hz a 1 Hz ≤-120 dBc/Hz a 10 Hz ≤-140 dBc/Hz a 100 Hz ≤-145 dBc/Hz a 1 kHz ≤-150 dBc/Hz a 10 kHz ≤-155 dBc/Hz em ≥100 kHz LN-CSAC Developer's Kit (990-00565-000) Plataforma HW para avaliar o LN-CSAC Tomada de bordo para LN-CSAC HW incluído para permitir a montagem da placa de avaliação Fonte de alimentação da tomada de parede Cabo RS-232 para ligar o PC à placa de avaliação
