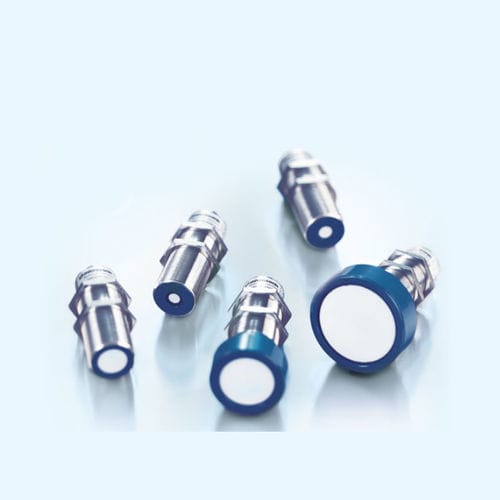

Sensor de distância cilíndrico wms series

ultrassônicoconector M12IP65

Os sensores wms foram concebidos para serem utilizados em controladores com microprocessador, sendo a avaliação do sinal efectuada pelo cliente. Destaques Entrada de disparo para controlo do transmissor ultrassónico Saída de eco para avaliação fornecida pelo cliente no controlador Noções básicas 1 saída de eco com uma carga até 10 mA 0.resolução de 36 mm tensão de funcionamento 10-30 V Descrição Os sensores wms requerem a ligação ao equipamento de controlo e avaliação de sinais do cliente. wms - a alternativa económica para um sensor autónomo quando o sensor tem de ser controlado pelo sistema do cliente. Para tal, é normalmente necessário um controlo por microprocessador. A entrada de sinal do "transmissor tem de ser brevemente definida para -UB pela unidade de controlo através de um circuito de coletor aberto. Como resultado, o sensor wms emite um impulso sonoro durante o tempo deste sinal. A saída de sinal "eco transmite em seguida todos os sinais de eco recebidos, consoante a sua duração, como valores de 1 bit (eco sim/não). Este processo demora entre 8 e 65 ms, consoante o tipo de sensor. A saída com comutação positiva (pnp) pode ser carregada com 10 mA. O cálculo da distância e o processamento subsequente são efectuados no sistema de controlo do cliente. Os nossos engenheiros de projeto terão todo o prazer em ajudá-lo a integrar um sensor wms no seu sistema de controlo.
