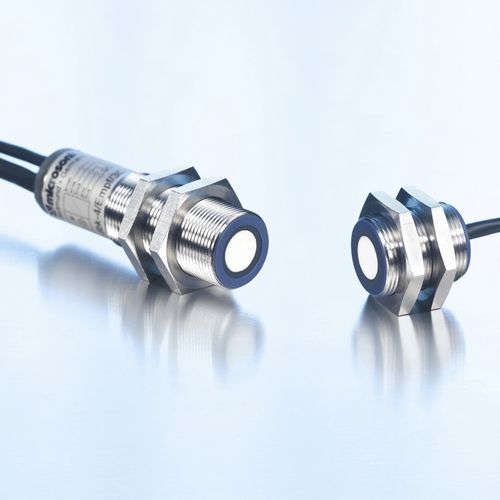

Sensor de etiquetas ultrassônico esp-4 series

esp-4: Etiqueta e junção de sensores compactos numa única unidade, opcionalmente com cabeças de sensor M12. Destaques 3 métodos Teach-in para poder configurar o sensor individualmente para qualquer tarefa Tempo de resposta < 300 µs para utilização a altas velocidades de banda e etiquetas Processo de aprendizagem simplificado QuickTeach Deteção de emendas mesmo em materiais de banda espessa Variantes com transmissores e receptores muito compactos na manga roscada M12 Princípios básicos Sensor de etiquetas e de emendas num único aparelho 2 saídas de comutação para deteção de etiquetas/emendas e monitorização de rutura de banda LinkControl como assistência opcional para a instalação e colocação em funcionamento Descrição do produto Com uma sequência de impulsos rápida, um emissor de ultra-sons emite um feixe para cima contra o material de suporte. O efeito dos impulsos sonoros que induzem a vibração do material de suporte é a emissão de uma onda sónica acentuadamente enfraquecida no lado oposto. O recetor recebe esta onda sónica e analisa-a. O nível de sinal do material de suporte é diferente do nível de sinal da etiqueta ou da emenda. E esta diferença de sinal é analisada pelo esp-4. A diferença entre o material de suporte e uma etiqueta ou entre uma folha e uma emenda pode ser muito pequena. Para fazer a diferenciação, o sensor esp-4 tem de aprender o nível de sinal do material de suporte ou da folha. Os sensores esp-4 podem ser utilizados como sensores de etiquetas e de emendas. Os 3 métodos Teach-in e o QuickTeach permitem que o sensor esp-4 seja ajustado de forma óptima para cada tarefa. A) Teach-in dinâmico do material de suporte e da etiqueta Durante o Teach-in, o material de suporte com as etiquetas é conduzido a uma velocidade constante através do sensor esp-4. O sensor esp-4 aprende automaticamente os níveis de sinal para as etiquetas e para os espaços entre elas
