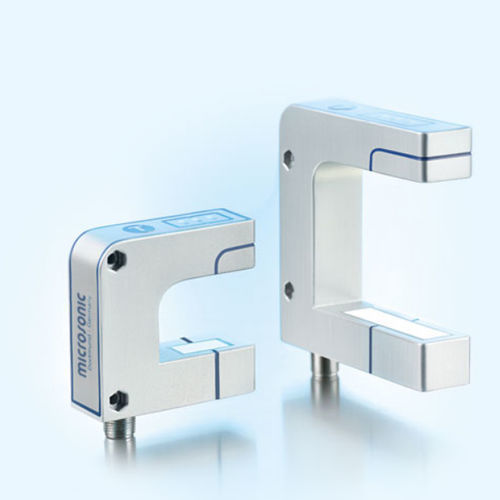

Sensor de borda de banda ultrassônico bks+3/FIU/A

O sensor de bordas bks+ facilita a leitura de bordas da banda sem contacto de folhas, papel e outros materiais insonorizados. Destaques 2 modelos de caixa com 30 e 60 mm de largura de garfo Interface IO-Link para suporte da nova norma industrial Perfil de sensor inteligente mais transparência entre dispositivos IO-Link 0.resolução de 01 mm a 0,02 mm Dimensões da caixa muito compactas Listado UL de acordo com as normas de segurança do Canadá e dos EUA Princípios básicos Deteção sem contacto do bordo do trajeto para regulação do trajeto da banda 3 LEDs e 1 botão na parte superior da caixa Parametrizável com LinkControl Caixa metálica robusta Descrição O sensor ultrassónico de bordas de banda bks+ é um sensor de bifurcação para a deteção de bordas de materiais insonorizados, como folha de alumínio ou papel. Por isso, o bks+ é ideal para o controlo de banda de películas de alta transparência, materiais sensíveis à luz, materiais com grande variação de transparência e papel sujeito a elevadas cargas de pó de papel. O princípio de funcionamento O transdutor e o recetor são colocados numa única caixa de forquilha fina. O transdutor na parte inferior da perna emite impulsos sonoros curtos e cíclicos. Estes são detectados pelo recetor de ultra-sons na parte superior do garfo. Um material incorporado na forquilha cobre o espaço sonoro e, assim, amortece o sinal de receção em função da cobertura. Este é analisado pela eletrónica interna. Dependendo da cobertura, é emitido um sinal analógico ou uma palavra de dados através do IO-Link. Utilizar o botão Teach-in no lado superior do sensor de borda define o ponto zero para a borda local. Esta calibração pode ser efectuada de duas formas: limpar o garfo completamente de qualquer material da banda, premir o botão durante cerca de 3 segundos
