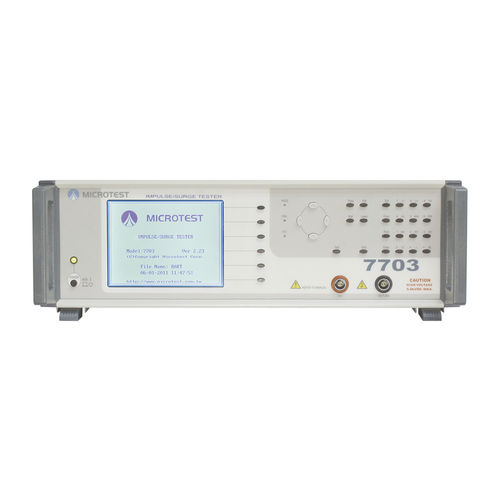

Testador de alta tensão 7703

de ondas de choquepara enrolamento estatóricopara bobinas

Características indutância mais baixa (0,5uH) análise HARM / Análise HFLT calibração de alta tensão tensão de impulso programável armazenamento incorporado de 200 conjuntos de formas de onda de teste comparação da área total comparação da área diferencial comparação de ondas plano e Corona suporte RS-232, interfaces remotas e de impressora O MICROTEST 7703 é um testador de enrolamento de impulso que fornece saídas de tensão de pulso que variam de 100V a 5000V. Utiliza formas de onda de atenuação de amortecimento geradas por ressonância L/C para analisar componentes magnéticos quanto a defeitos, tais como curto-circuitos entre bobinas ou entre camadas de fio de enrolamento. Este modelo foi especificamente concebido para produtos Inversor-Transformador e suporta o modo de análise de harmónicas/ruído de alta frequência. Ao amplificar a forma de onda através de ressonância de alta frequência, pode detetar com precisão defeitos de isolamento causados por fugas de alta tensão na ranhura da bobina. O aparelho de teste também oferece vários modos de comparação, incluindo comparação de área total, comparação de diferença de área, comparação de contagem de corona, comparação de contagem de jitter e comparação de forma de onda.
