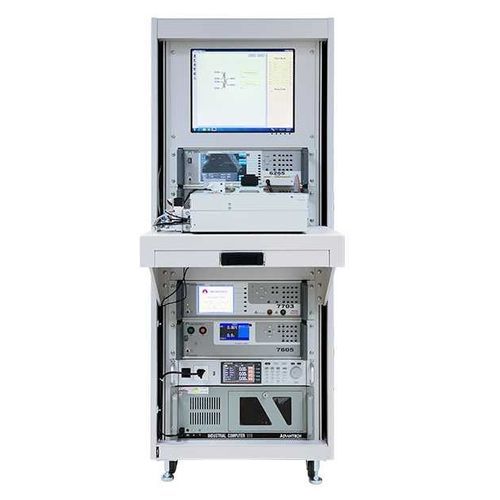

Testador combinado para transformador ATP-9560

de rigidez dielétricade alta tensãode resistência de isolamento

Características teste elétrico de baixa tensão teste de isolamento de alta potência teste de impulso (curto-circuito de camada) 21 canais frequência de teste (200k/500k/1MHz) saída de tensão AC 5000V saída de tensão DC 6000V resistência de isolamento 12000MΩ corrente de excitação / Tensão de circuito aberto / A potência sem carga O Sistema de Teste Integrado de Transformador MICROTEST 9560 é um sistema de medição abrangente que integra características elétricas de baixa tensão e testes de conformidade de segurança em uma única plataforma. Controlado por um PC, dispõe de 20 canais de ensaio. O sistema integra uma fonte CA para ensaios dinâmicos de transformadores (tensão de circuito aberto, corrente de excitação, potência em vazio) e mede o valor da indutância dos transformadores. O medidor LCR opcional oferece frequências de teste de 200kHz, 500kHz e 1MHz. O sistema de ensaio 9560 combina o ensaio de baixa tensão para transformadores com o ensaio de isolamento de resistência CA/CC e o ensaio de curto-circuito entre camadas. Os ensaios de baixa tensão incluem parâmetros como o valor da indutância, a indutância de fuga, a resistência DC, a resistência AC, o fator de qualidade, o valor da capacitância, a relação de espiras e a verificação de terminais em curto-circuito. O teste de conformidade com a segurança oferece uma tensão de resistência CA até 5000 V, uma tensão de resistência CC até 6000 V e uma impedância de isolamento máxima de 12000 MΩ. O teste de curto-circuito entre camadas utiliza tecnologia não destrutiva de teste de impulsos de alta tensão. Analisa a forma de onda de atenuação de amortecimento gerada pela ressonância L/C para detetar defeitos de curto-circuito entre bobinas de transformador ou camadas de isolamento.
