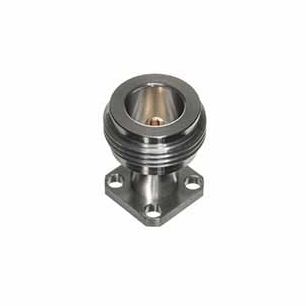

Conector tipo N 312-14SF

RFcoaxialJack

Série Tipo N Sexo Fêmea Aceita diâmetro do pino .036 Selo hermético disponível NÃO Frequência (GHz) 18 Montagem flange de 4 furos Tamanho do flange .500 SQ Diâmetro do furo do flange 0.102 Acessórios disponíveis: -Pino de lançamento e dielétrico -Pino de lançamento/aba -Pino de lançamento/aba e dielétrico Elétrico: -Teste sem modo até 18,0 GHz -Baixo VSWR: oDC a 18,0 GHz .........1.15:1 max -Baixa fuga de RF _< -100 dB -Baixa perda de inserção Materiais/construção: -Acabamento: Aço, liga CRES UNS S30300 segundo ASTM A582, passivado segundo ASTM A967 -Contacto: Cobre-berílio (BeCu), UNS C17300 segundo ASTM B196, revestido a ouro segundo MIL-G-45204 ou ASTM B488 -Dielectrico: Fluorocarbono PTFE virgem segundo a norma ASTM D1710 -Captura do contacto central: Ultem 1000 de alta temperatura, segundo ASTM D5205 -Interface de ligação: De acordo com MIL-STD-348, Figs. 304-1 e 304-2 -Anel de ligação à terra de metal elevado para contacto metal-metal de 360°
