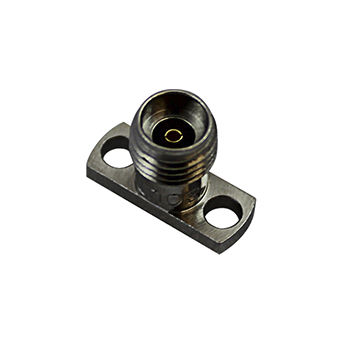

Conector tipo K 1014-07SF

RFcoaxialJack

Género Feminino Aceita diâmetro do pino .009 Selo hermético disponível SIM Frequência (GHz) 18, 27, 36, 40 Montagem flange de 2 furos Tamanho da flange .500 L Diâmetro do furo do flange 0.102 Ferramentas, furo em C T-1491-1 Ferramentas, solda T-1412-15 Acessórios disponíveis: -Pino de lançamento e dielétrico -Pino de lançamento/aba -Pino de lançamento/aba e dielétrico Elétrico: -Livre de modo até 40,0 GHz -Baixo VSWR oDC a 18,0 GHz ............1.10:1 máx o18,0 a 40,0 GHz ...........1.15:1 máx -Baixa fuga de RF _< -100 dB -Baixa perda de inserção Materiais/construção: -Acabamento: Aço, liga CRES UNS S30300 segundo ASTM A582, passivado segundo ASTM A967 -Contacto: Cobre-berílio (BeCu), UNS C17300 segundo ASTM B196, revestido a ouro segundo MIL-G-45204 ou ASTM B488 -Captura do contacto central: Captura rígida de duas esferas com Ultem 1000, segundo ASTM D5205 e KEL-F segundo ASTM D1430 -Interface de ligação: De acordo com MIL-STD-348, Figs. 323-1 e 323-2 -Anel de ligação à terra metálico elevado para um contacto metal-metal de 360°
