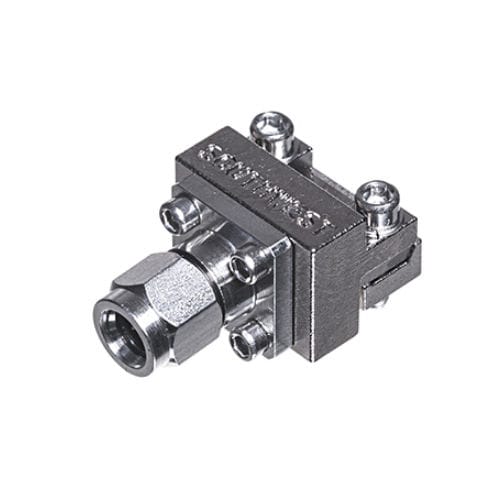

Conector RF 2493-04A-6

coaxialJackPCB

Os conectores de lançamento final de alto desempenho da Southwest Microwave são projetados para fornecer baixa VSWR, resposta de banda larga livre de modo a 110 GHz para placas de circuito impresso de camada única e multicamadas onde o sinal de alta frequência está na camada superior. Disponível em SMA (27 GHz), 2,92 mm (K) (40 GHz), 2,40 mm (50 GHz), 1,85 mm (V), (67 GHz) e 1,0 mm (W) (110 GHz). Opções macho e fêmea, juntamente com corpo estreito e passagem de anteparo. O mecanismo de fixação exclusivo acomoda placas com espessura de até 7,62 mm (0,300"). Robusto, reutilizável e reparável. Múltiplas configurações de lançamento proporcionam a melhor combinação possível com o layout do circuito. Funciona em projetos de microfita e guia de onda coplanar aterrado (GCPW). Placas de teste de microstrip de camada de sinal e GCPW disponíveis. A soldadura do pino ao traço de sinal é opcional. Assistência ao projeto: - Disposição da placa de circuito impresso e recomendação do número de peça do conetor - modelos 3D para layout mecânico - Modelos HFSS (versão 18.0 ou mais recente) para simulações EM mediante pedido e disponibilidade Sexo Masculino Frequência (GHz) 18, 27, 36, 40, 50, 67, 110 Estilo Bloco padrão (.500) Diâmetros do pino/dielétrico .005/.0290 Espessura da placa de circuito impresso Até .100
