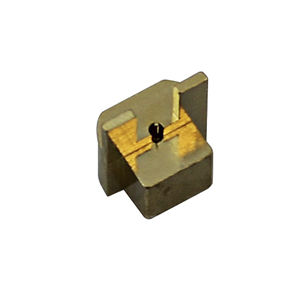

Conector placa-placa 55056-001J

de dadosSMTPCB

As soluções SuperMini Board-to-Board optimizam o desempenho da interligação para aplicações de empilhamento placa a placa. As balas disponíveis permitem um espaçamento de placa a placa tão próximo quanto 3 mm, garantindo a confiabilidade da linha de transmissão para PCBs empilhadas. A baixa força de inserção de acoplamento permite uma maior densidade de interconexões por placa. O design exclusivo da bala permite ciclos de acoplamento e desacoplamento alargados. Género Fêmea Tipo de produto Recetáculo de lançamento final, furo liso Frequência (GHz) 18, 27, 36, 40, 50, 67 Montagem SMT Lançamento do circuito Microfita/GCPW Tipo de furo Liso ELÉCTRICOS Livre de modo até 67 GHz Impedância nominal: VSWR: 1.13:1 máx. (1/2 dispositivo sob teste: Receptáculos de PCB acoplados, balas e conjuntos de cabos de teste) Baixa perda de inserção Força de acoplamento / desacoplamento: Furo liso: 6 oz / 6 oz, Detenção: 9 oz / 12 oz (tip.) Cumpre a norma MIL-PRF-39102 relativamente à resistência à corrosão, vibração, choque mecânico e choque térmico.
