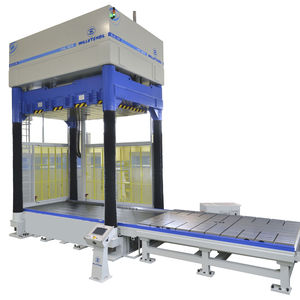

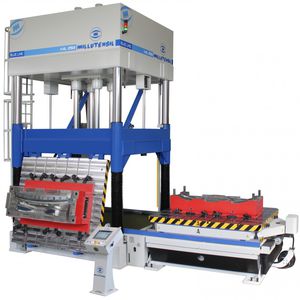

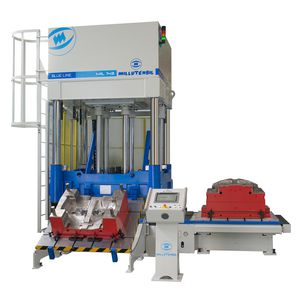

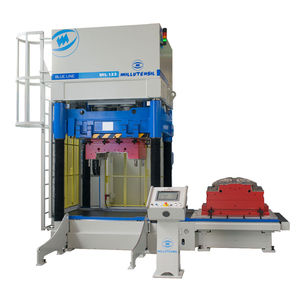

Prensa oleodinâmica BV 30 E

para montagemde testede retoque

Versão avançada para moldes de pequenas e médias dimensões. BV 30 E é a versão avançada com um sistema hidráulico controlado por válvulas proporcionais servo-eletrónicas e um controlo do paralelismo por meio de linhas ópticas Heidenhain. A BV 30 E está equipado com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil. As dimensões do porta-moldes são 1.500×1.000 mm (59X39 polegadas). A força de bloqueio máx é 500kN. A capacidade de carga máx. na placa inferior é 7.000 kg, enquanto na placa superior é 2.500 kg. Tal como toda a série E, a prensa prova-moldes BV 30 E é oferecida com a opção -R, -G oy -RG e também pode ser equipada com todos os acessórios opcionais. Placa inferior Cilindros hidráulicos acionam a placa extensível inferior fora das colunas numa posição facilmente acessível para o trabalho fora da prensa. Desliza em rolamentos de esferas e é guiada lateralmente pelos rolamentos de esferas, totalmente sem fricção nem desgaste. Na posição final, a placa desce e é suportada por 4 cilindros hidráulicos, apoiando-se completamente em faixas de suporte de pavimento específicas. O sistema garante uma precisão de repetibilidade elevada igual a ± 0,04 mm. Versão com prato inferior basculante extensível em 75° ou 90° Disponível apenas na Série E Graças a 2 cilindros hidráulicos, o prato inferior pode ser virado até 75° ou 90°, no lado traseiro curto, permitindo operar no molde em uma posição ergonomicamente melhor.
