Máquina estacionária de solda a laser

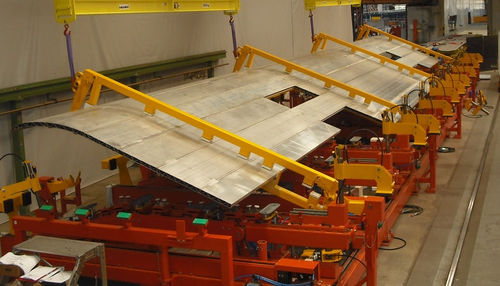

Este dispositivo de soldadura personalizado é utilizado para alinhar, unir, fixar e posicionar perfis planos ou curvos para soldar paredes laterais de comboios de longa distância. Estrutura do dispositivo de fixação e soldadura A estrutura de base com cerca de 24 m de comprimento caracteriza-se por um design modular sólido e dividido. É constituída por vários segmentos que são aparafusados entre si. Ao longo dos suportes longitudinais, existem dispositivos de suspensão ajustáveis para a montagem, deslocação longitudinal e bloqueio dos suportes transversais. O dispositivo inclui 10 barras transversais e 7 unidades de união. Outros componentes do dispositivo de soldadura são 4 dispositivos de rotação, que são necessários para rodar o grupo de montagem. Os batentes de limite e vários acessórios completam o aparelho. Entre os suportes longitudinais da estrutura de base, a estrutura de base está equipada com grelhas, de modo a criar uma plataforma de trabalho aumentada para o reequipamento. Funções do dispositivo de fixação e soldadura Para cada tipo de parede lateral a ser fabricada, existem posições definidas para as unidades de junção e barras transversais. Estas são definidas no início. Para o efeito, são colocadas etiquetas na estrutura de base, onde se pode ler a respectiva posição para o tipo de parede lateral. As marcações facilitam o alinhamento. Os perfis individuais são inseridos, alinhados e fixados nas unidades de junção e barras transversais correspondentes. Em seguida, a parte da frente é soldada pelo sistema robotizado. Após a soldadura do lado frontal, o grupo de montagem é rodado através do dispositivo de rotação. Finalmente, a parte de trás também pode ser soldada.
