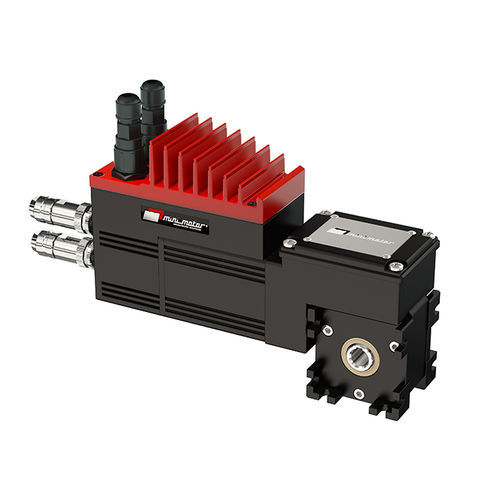

Servo-motorredutor sem escovas MCDBS

trifásicode rosca sem fimde eixos ortogonais

SERVOMOTORES SEM ESCOVAS COM ACIONAMENTO INTEGRADO E PARAFUSO SEM-FIM DE REDUÇÃO. PT: Servomotores sem escovas com acionamento integrado e engrenagem de redução com parafuso sem fim. Torque nominal 9 Nm Motor sinusoidal trifásico de 4 pólos sem escovas, totalmente fechado. Rotor com ímanes NdFeB. Corte térmico. Corte térmico de classe F. Protecção IP65 em conformidade com as normas IEC/EN 60529. Rolamentos com folga reduzida e massa lubrificante especial para altas temperaturas. DRIVE: Potência 24 e/ou 48 Vdc - Codificador magnético absoluto SSI (12bits de uma volta / 16bits de várias voltas) com bateria buffer interna - 5 entradas digitais PNP e 1 entrada analógica -10 +10V ext. (0-5 o 4-20mA opcional) - 1 saída de relé (NC-NO) - Porta USB para parametrização - Controle de torque, velocidade, posição e homing. GEAR UNIT: com parafuso sem-fim e caixa de engrenagens de alumínio fundido sob pressão. 26 mm de distância central. Coroa em bronze CARO com uma dureza de 120÷160 HB. O parafuso sem-fim é de aço temperado, com rosca sem fim. . Anéis de vedação em borracha especial de alta temperatura (FKM). Lubrificação com óleo especial de longa duração. Há 10 relações de transmissão disponíveis (i), de 5 a 80. Torque nominal até 9 Nm. Versão B3 - B5 (B5/S esquerda - B5/D direita). Todos os modelos são implementados com a nova plataforma "aberta", o que permite a configuração com os seguintes protocolos primários: CanOpen, Ethercat, Modbus, Ethernet/IP, Profinet, Powerlink. N.B. Para escolher o motor de engrenagem certo, consulte os gráficos relevantes para o serviço e os coeficientes de carga máxima do eixo. Estes motores de engrenagem precisam de ser ligados. Portanto, durante aproximadamente as primeiras 30 horas de operação o torque será menor do que o indicado nos dados.
