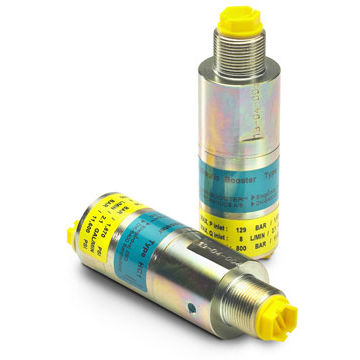

Miniamplificador de pressão oscilante HC1

de óleo

Descrição do produto O HC1 é a unidade miniBOOSTER mais compacta que pesa apenas 0,7 kg. É ideal para uso em aplicações onde é desejável montar a unidade em ou em uma ferramenta, fonte de alimentação ou outro dispositivo O HC1 eleva a pressão fornecida para uma pressão de saída mais alta e compensa automaticamente o consumo de óleo para manter a alta pressão. A regulação da pressão de saída é efectuada variando a pressão fornecida. Funções A operação básica é ilustrada no diagrama de funções. O óleo é alimentado através da válvula direcional CV para a porta IN, fluindo livremente através das válvulas de retenção KV1, KV2 e DV para o lado de alta pressão H. Nesta condição o fluxo máximo através do booster é alcançado, dando uma função de avanço rápido. Quando a pressão da bomba é atingida no lado de alta pressão H, as válvulas KV1, KV2 e DV fecham. A pressão final será alcançada pela unidade de bomba oscilante OP. A unidade irá parar automaticamente quando a pressão final no lado de alta pressão H for atingida. Se houver uma queda de pressão no lado de alta pressão devido ao consumo ou vazamento, a válvula OP operará automaticamente para manter a pressão final.
