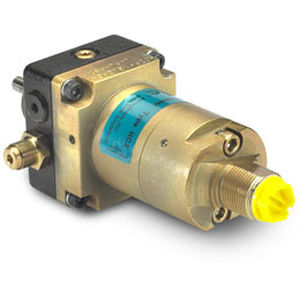

Miniamplificador de pressão oscilante HC2P

de óleo

Descrição da intensificador hidráulica do miniBOOSTER de HC2P O HC2P é uma bomba de impulsionador de escorvamento automático que fornece uma barra até 800 da pressão. É ideal para o uso em uma variedade de aplicações onde nenhum sistema hidráulico está disponível. A bomba de impulsionador é uma combinação de uma bomba de engrenagem e do miniBOOSTER HC2. Como outros modelos do miniBOOSTER, o HC2P compensa automaticamente o consumo de óleo para manter a alta pressão. O ajuste da pressão da tomada é realizado no lado de baixa pressão (bomba de engrenagem). Relativo a sua capacidade do fluxo, o HC2P é uma unidade compacta que torna mais pesados somente 2,1 quilogramas. Funções A operação básica é ilustrada no diagrama da função. Da entrada da sução o óleo é tirado no grupo da engrenagem da bomba, onde a pressão é aumentada à barra aproximadamente 40 e alimentada ao no porto do impulsionador, aonde passa livremente pelas válvulas de verificação rv, KV1 e KV2 ao lado de alta pressão H. Quando a pressão do fim é alcançada no lado de alta pressão H, as válvulas KV1 e KV2 fechar-se-ão. A pressão do fim será conseguida pela unidade de oscilação da bomba OP. Se uma gota de pressão no lado de alta pressão existe devido ao consumo ou ao escapamento, a válvula OP operar-se-á automaticamente para manter a pressão do fim. Quando a bomba é parada, não haverá nenhuma pressão no Em-porto e no piloto Supply 2, fazendo com o rv abra permitir que o líquido retorne ao tanque
